Projekt domu Budynek usługowy UC67d
UC67d
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 0,76 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 142,1 m² (14,5 × 9,8 m).
- P.u. na m² zabudowy
- 0,76 m²
- Minimalna działka
- 142,1 m²
Murator UC67d to parterowy budynek usługowy, który może pełnić funkcję świetlicy, klubu osiedlowego itp. Zaprojektowano tu salę o powierzchni około 63 mkw., dwa wc - w tym jedno przystosowane dla osób niepełnosprawnych oraz pomieszczenie socjalne, które (w zależności od przeznaczenia obiektu) może też pełnić funkcję kuchni. Ze względu na brak kulinarnego zaplecza, w projekcie nie przewidziano opcji przygotowania posiłków. Jeśli byłaby taka potrzeba, można skorzystać z dostaw zewnętrznych (catering). Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Wizualizacje (1)

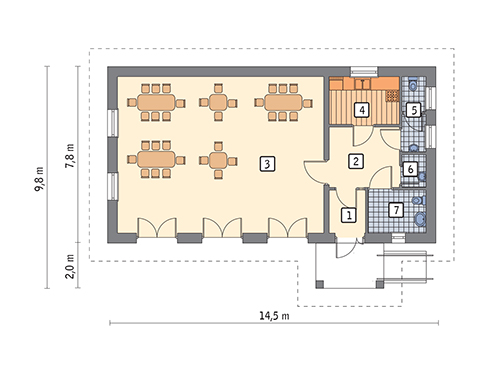

Rzuty kondygnacji (1)
Wersja lustrzana (3)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.
Wizualizacje (2)

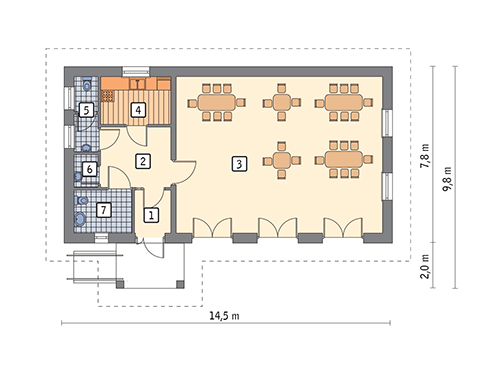

Rzuty kondygnacji (1)
Dane techniczne
- Powierzchnia użytkowa
- 90,75 m²
- Powierzchnia zabudowy
- 119,1 m²
- Powierzchnia całkowita
- 119,1 m²
- Kubatura
- 579,6 m³
- Wysokość
- 5,86 m
- Kąt nachylenia dachu
- 30°
- Minimalna działka
- 14,5 × 9,8 m
- Kondygnacje
- Parterowy
- Dach
- Wielospadowy
- Technologia
- Murowana
- Ogrzewanie
- Elektryczne
- Wentylacja
- Grawitacyjna
Zestawienie pomieszczeń
Parter
| 1 | przedsionek | 0 m² |
| 2 | hol | 0 m² |
| 3 | sala | 0 m² |
| 4 | pom. socjalne | 0 m² |
| 5 | wc | 0 m² |
| 6 | pom. gosp. | 0 m² |
| 7 | wc | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ławy fundamentowe
- żelbetowe szerokości 60 cm, wysokości 40 cm
- Ściany fundamentowe
- bloczek betonowy 24 cm + rapówka + 3x roztwór asfaltowy obustronnie + styropian 18cm
- Ściany zewnętrzne
- murowane, dwuwarstwowe (cokół): tynk mineralny+styropian 18cm+bloczki keramzytobetonowe 24 cm + tynk wewnętrzny
- Ściany zewnętrzne
- murowane, dwuwarstwowe: styropian 20cm + beton komórkowy 24 cm + tynk wewnętrzny
- Posadzka
- warstwa piasku zagęszczonego na mokro gr. 20 cm + beton 10 cm + papa termozgrzewalna+ styropian 12cm + folia PCV + wylewka cementowa gr. 6 cm + panele/terakota gr. 2 cm
- Strop
- płyta żelbetowa
- Konstrukcja dachu
- drewniana (płatwiowo-kleszczowa) + łaty i kontrłaty
- Pokrycie dachu
- blachodachówka + folia paroprzepuszczalna
- Elewacja
- tynk strukturalny
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji,
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
d) kąt nachylenia dachu.
Zapytaj o projekt Budynek usługowy UC67d
Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.
Najszybciej — telefonicznie
8.00-16.00
albo zostaw kontakt, oddzwonimy:
Najczęstsze pytania o projekt Budynek usługowy UC67d
- Ile kosztuje projekt domu Budynek usługowy UC67d?
- Projekt domu Budynek usługowy UC67d kosztuje 4 335 zł. Cena zawiera podatek VAT 23%.
- Jaka jest powierzchnia domu Budynek usługowy UC67d?
- Powierzchnia użytkowa domu Budynek usługowy UC67d wynosi 90,75 m². Powierzchnia zabudowy to 119,1 m².
- Jakiej działki wymaga projekt Budynek usługowy UC67d?
- Minimalne wymiary działki dla projektu Budynek usługowy UC67d to 14,5 × 9,8 m.
- Budynek usługowy UC67d najtaniej - gdzie kupić?
- Projekt Budynek usługowy UC67d kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
