Projekt domu Budynek usługowy UC67c
UC67c
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 0,76 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna.
- P.u. na m² zabudowy
- 0,76 m²
Budynek murowany, parterowy, niepodpiwniczony. Zaprojektowano tu wielofunkcyjną salę, o powierzchni prawie 70 m2. Przewidziano także pomieszczenia pomocnicze, takie jak wc, kuchnięi pom. socjalne. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.

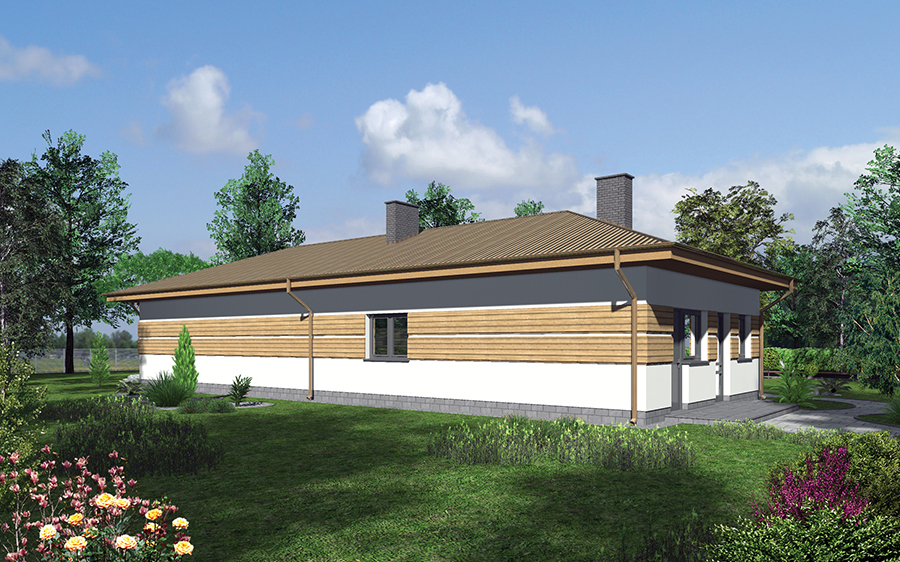

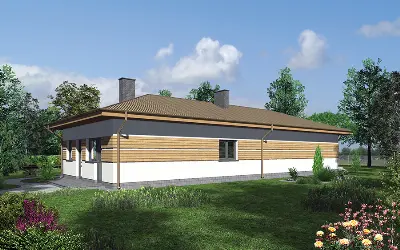

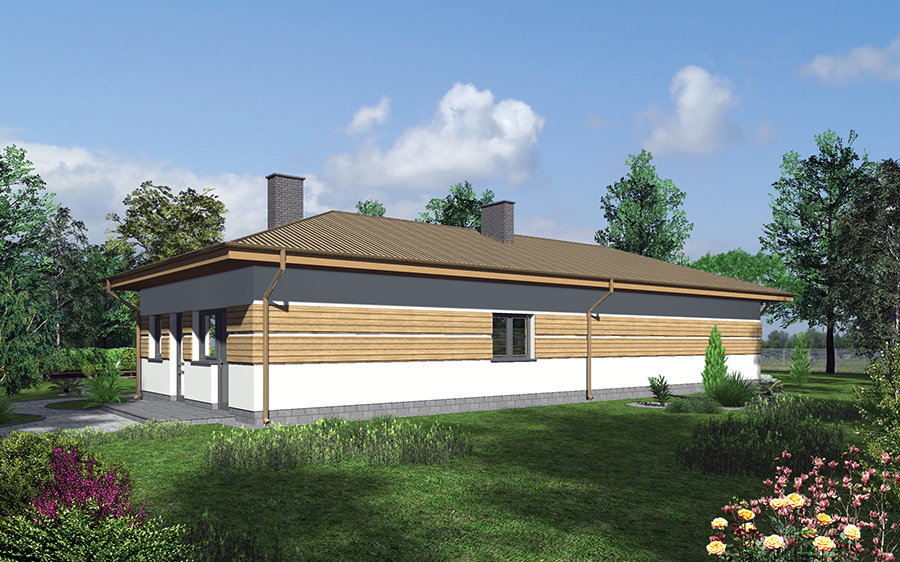

Wizualizacje (1)

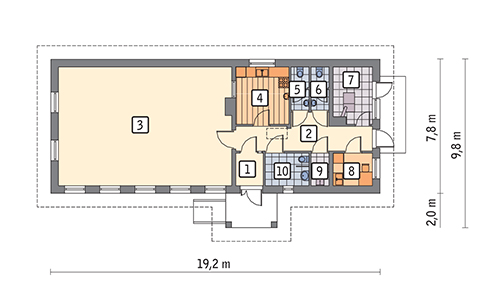

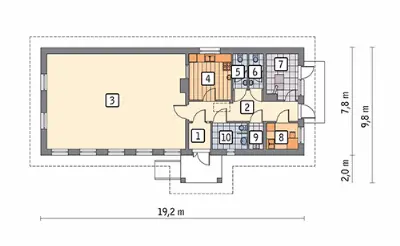

Rzuty kondygnacji (1)
Wersja lustrzana (3)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.

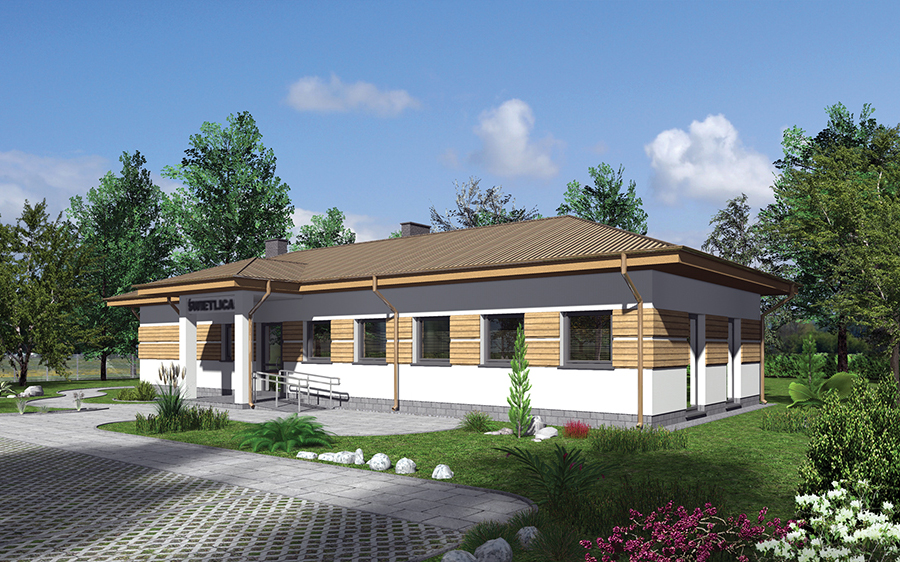

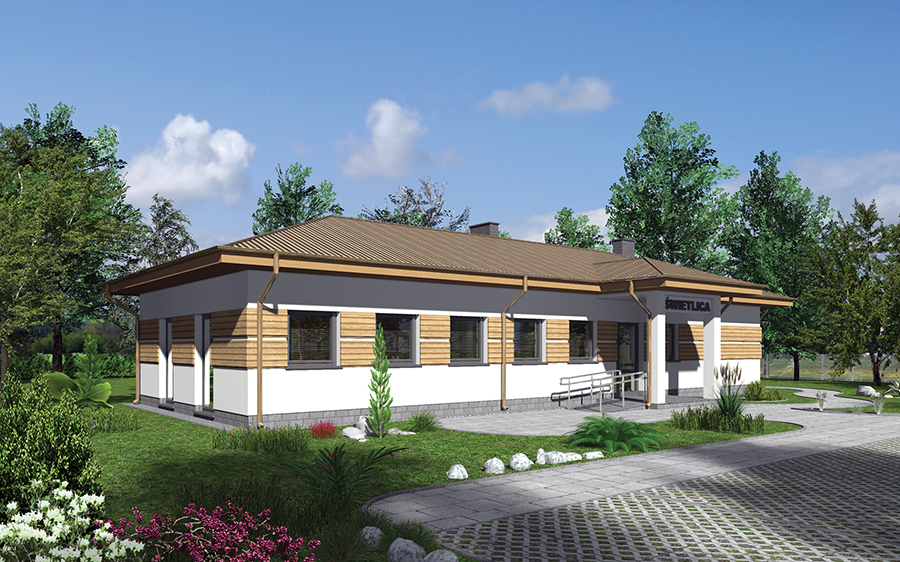

Wizualizacje (2)

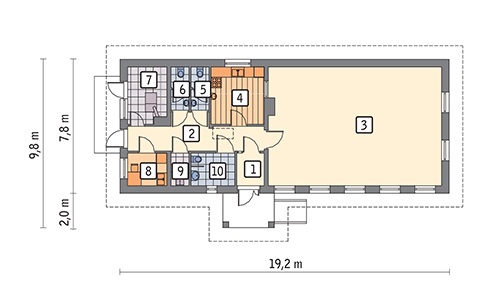

Rzuty kondygnacji (1)
Dane techniczne
- Powierzchnia użytkowa
- 118,18 m²
- Powierzchnia zabudowy
- 155,76 m²
- Kubatura
- 747,76 m³
- Wysokość
- 5,08 m
- Kąt nachylenia dachu
- 20°
- Kondygnacje
- Parterowy
- Dach
- Wielospadowy
- Technologia
- Murowana
- Ogrzewanie
- Kocioł na paliwo stałe
- Wentylacja
- Grawitacyjna
- Wskaźnik EP
- 91,81 kWh/(m²·rok)
Zestawienie pomieszczeń
Parter
| 1 | przedsionek | 0 m² |
| 2 | hol | 0 m² |
| 3 | sala | 0 m² |
| 4 | kuchnia | 0 m² |
| 5 | wc | 0 m² |
| 6 | wc | 0 m² |
| 7 | kotłownia | 0 m² |
| 8 | pom. socjalne | 0 m² |
| 9 | pom. gosp. | 0 m² |
| 10 | wc | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ściany zewnętrzne
- murowane, dwuwarstwowe (cokół): płytki klinkierowe+styropian 18 cm + bloczki keramzytobetonowe 24 cm + tynk wewnętrzny
- Konstrukcja dachu
- drewniana (płatwiowo-kleszczowa) + łaty i kontrłaty
- Pokrycie dachu
- blachodachówka + folia paroprzepuszczalna
- Ławy fundamentowe
- żelbetowe szerokości 60 cm, wysokości 40 cm
- Ściany fundamentowe
- bloczek betonowy 24 cm + rapówka + 3x roztwór asfaltowy obustronnie + styropian 18 cm
- Ściany zewnętrzne
- murowane, dwuwarstwowe: styropian 20cm + beton komórkowy 24 cm + tynk wewnętrzny
- Posadzka
- warstwa piasku zagęszczonego na mokro gr. 20 cm + beton 10 cm + papa termozgrzewalna+styropian 12cm + folia PCV + wylewka cementowa gr. 6 cm + panele/terakota gr. 2 cm
- Elewacja
- tynk strukturalny, na fragmentach ścian płytki klinkierowe
- Sposób ogrzewania
- na paliwo stałe
- Strop
- płyta żelbetowa
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- "Nowy Dom Projekty Budowlane" Sp. Z o.o upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji,
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
d) kąt nachylenia dachu.
