Projekt domu Budynek usługowy UC12a
UC12a
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 1,28 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 441,87 m² (30,9 × 14,3 m).
- P.u. na m² zabudowy
- 1,28 m²
- Minimalna działka
- 441,87 m²
Budynek murowany z poddaszem użytkowym, niepodpiwniczony. Na parterze znajduje się pomieszczenie myjni samochodowej, jedno stanowisko wulkanizacyjno-warsztowe, a także parterowa dobudówka z trzema stanowiskami dla samochodów osobowych. W budynku przewidziano również poczekalnię dla klientów, a także pomieszczenia gospodarcze, sanitarne i socjalne. Na poddaszu zaprojektowano pomieszczenia dla pracowników oraz obszerne pomieszczenie magazynowe - idealne miejsce do składowania opon lub części samochodowych.

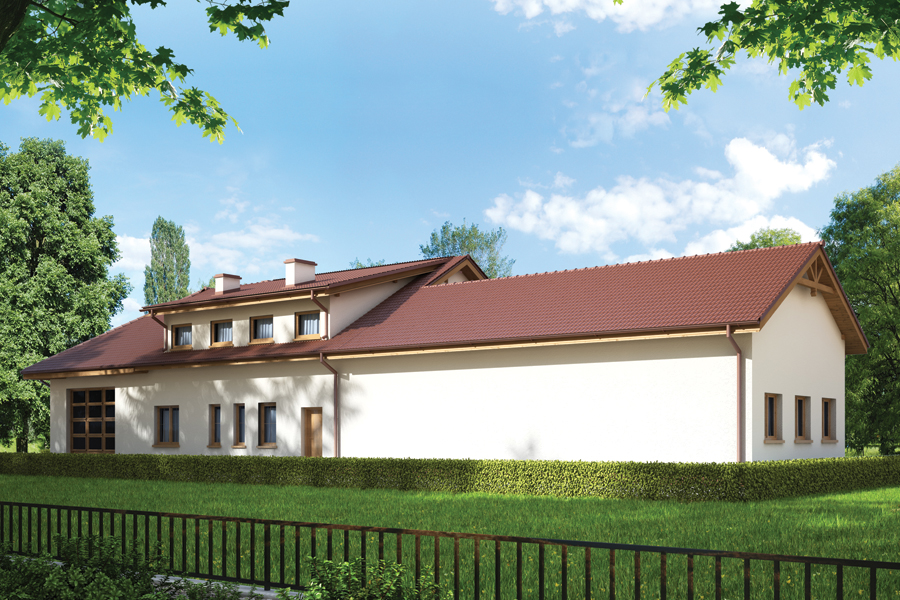

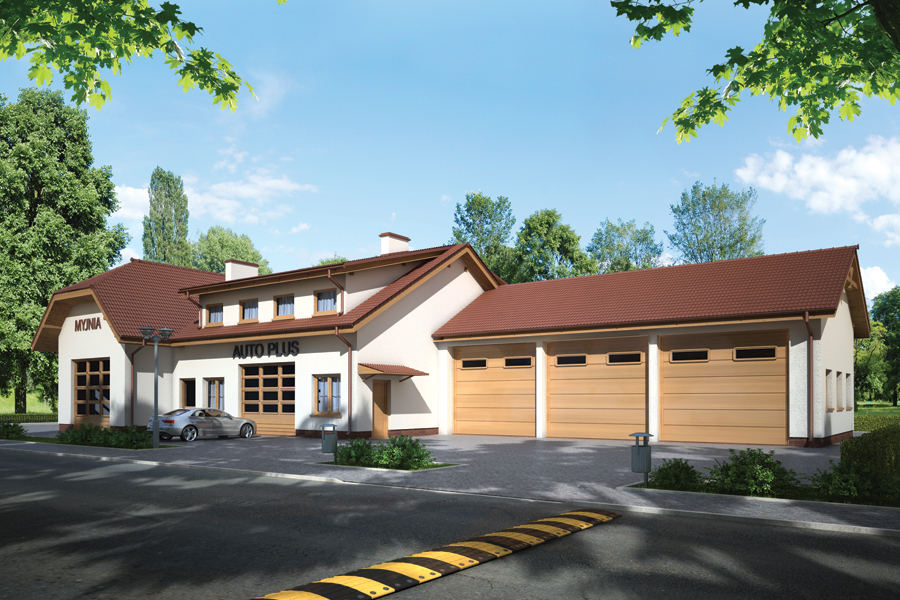

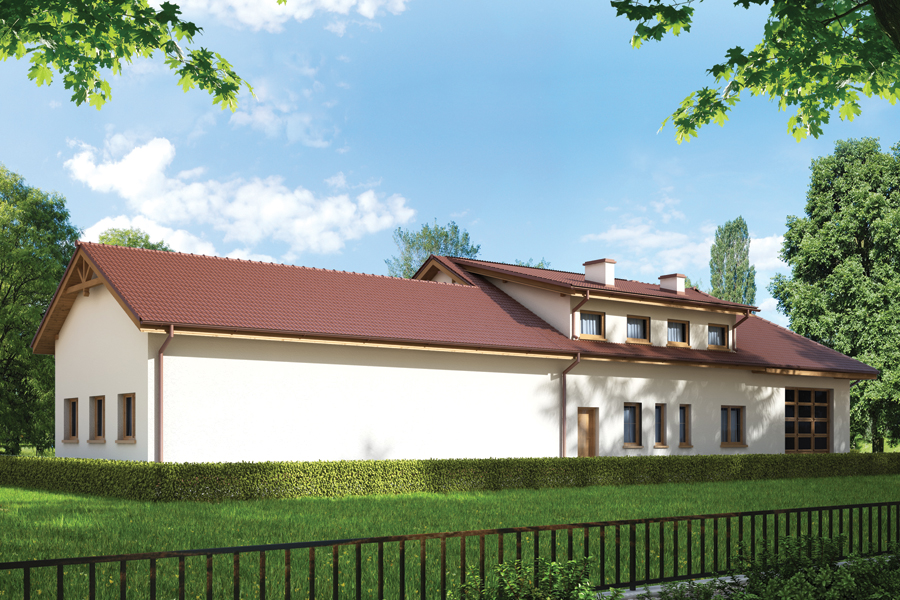

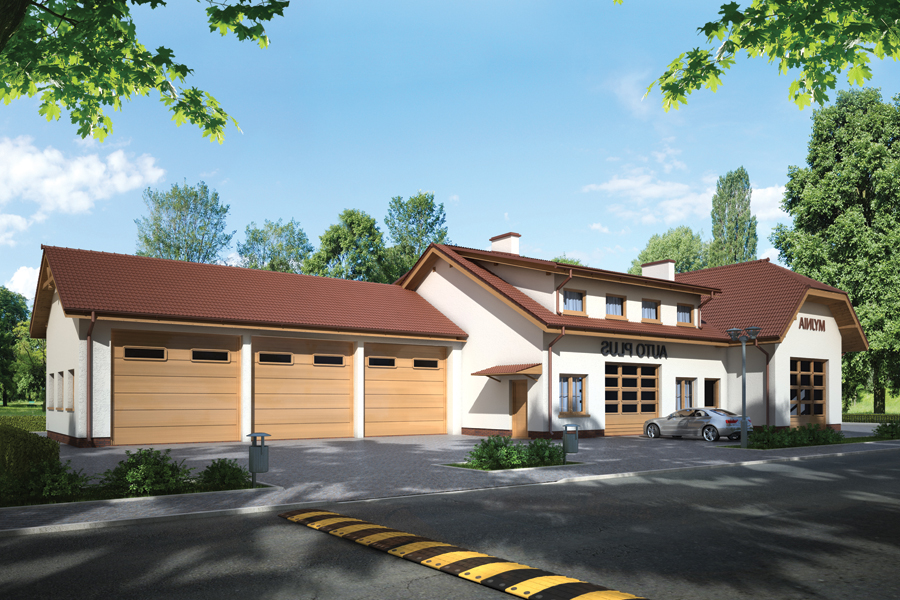

Wizualizacje (1)

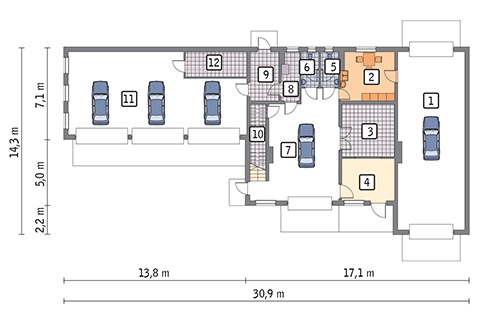

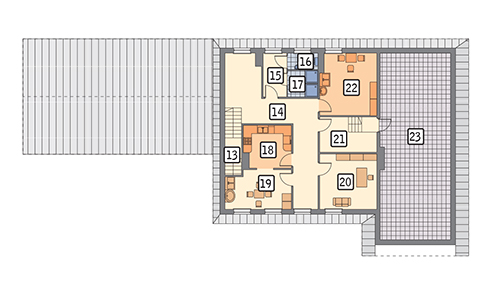

Rzuty kondygnacji (2)

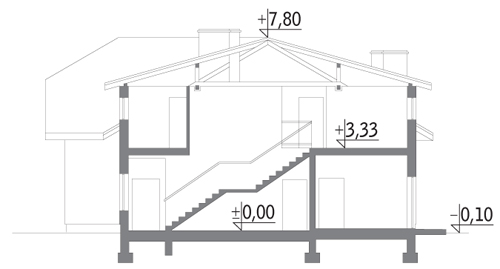

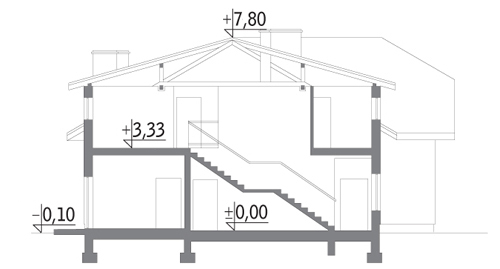

Przekroje (1)
Wersja lustrzana (5)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.
Wizualizacje (2)

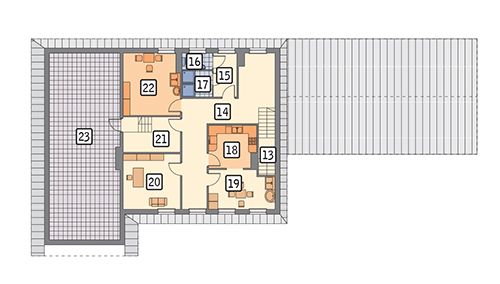

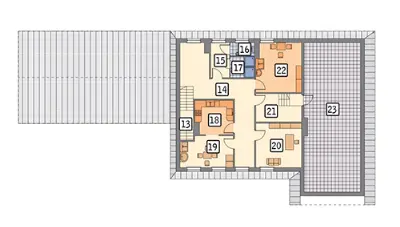

Rzuty kondygnacji (2)
Przekroje (1)
Dane techniczne
- Powierzchnia użytkowa
- 401,33 m²
- Powierzchnia zabudowy
- 313,08 m²
- Kubatura
- 1 932,83 m³
- Wysokość
- 7,9 m
- Kąt nachylenia dachu
- 40°
- Minimalna działka
- 30,9 × 14,3 m
- Stanowiska w garażu
- 5
- Kondygnacje
- Z poddaszem
- Poddasze
- Poddasze użytkowe
- Dach
- Dwuspadowy
- Technologia
- Murowana
- Ogrzewanie
- Kocioł na paliwo stałe
- Wentylacja
- Grawitacyjna
- Wskaźnik EP
- 132,99 kWh/(m²·rok)
Zestawienie pomieszczeń

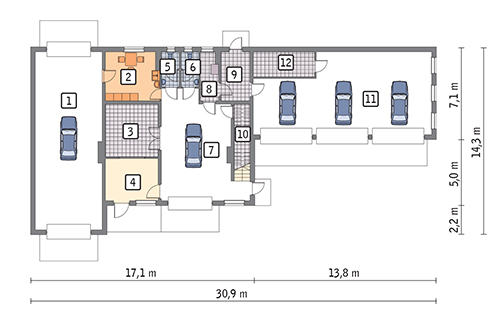

Parter
| 1 | pom. myjni | 0 m² |
| 2 | pom. socjalne | 0 m² |
| 3 | pom. magazynowe | 0 m² |
| 4 | poczekalnia | 0 m² |
| 5 | wc | 0 m² |
| 6 | wc | 0 m² |
| 7 | pom. obsługi pojazdów | 0 m² |
| 8 | kotłownia | 0 m² |
| 9 | pom. magazynowe | 0 m² |
| 10 | pom. gosp. | 0 m² |
| 11 | pom. obsługi pojazdów | 0 m² |
| 12 | pom. magazynowe | 0 m² |
| Razem | 0 m² | |
Inne
| 13 | schody | 0 m² |
| 14 | hol | 0 m² |
| 15 | przedsionek | 0 m² |
| 16 | wc | 0 m² |
| 17 | umywalnia | 0 m² |
| 18 | kuchnia | 0 m² |
| 19 | jadalnia | 0 m² |
| 20 | pom. biurowe | 0 m² |
| 21 | schowek | 0 m² |
| 22 | pom. socjalne | 0 m² |
| 23 | pom. magazynowe | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ściany zewnętrzne
- murowane, jednowarstwowe (cokół): bloczek betonowy 24 cm + tynk wewnętrzny
- Strop
- płyta żelbetowa 14 cm + styropian 5 cm + folia paroizolacyjna + szlichta betonowa 5 cm + wykończenie podłogi i tynk
- Konstrukcja dachu
- drewniana (płatwiowo-jętkowa) + łaty i kontrłaty
- Pokrycie dachu
- blachodachówka + folia paroprzepuszczalna + wełna mineralna 18 cm + folia paroizolacyjna + płyta g-k
- Elewacja
- na fragmentach ścian płytki klinkierowe
- Elewacja
- tynk cienkowarstwowy
- Ławy fundamentowe
- żelbetowe szerokości 60 cm, wysokości 40 cm
- Ściany fundamentowe
- bloczek betonowy 24 cm + rapówka + 3x roztwór asfaltowy obustronnie + styropian 8 cm
- Ściany wewnętrzne
- murowane: beton komórkowy 12-24 cm + tynk obustronnie
- Okna i drzwi balkonowe
- PVC lub drewniane
- Brama garażowa
- metalowa, uchylna lub segmentowa
- Posadzka
- podsypka piaskowa 20 cm + beton 10 cm + 2x papa + styropian 5 cm + folia + szlichta betonowa 5 cm + wykończenie podłogi
- Wentylacja
- grawitacyjna
- Sposób ogrzewania
- kocioł na paliwo stałe
- Ściany zewnętrzne
- murowane, beton komórkowy 24 cm + styropian 15 cm
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji,
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
d) kąt nachylenia dachu.
Zapytaj o projekt Budynek usługowy UC12a
Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.
Najszybciej — telefonicznie
8.00-16.00
albo zostaw kontakt, oddzwonimy:
Najczęstsze pytania o projekt Budynek usługowy UC12a
- Ile kosztuje projekt domu Budynek usługowy UC12a?
- Projekt domu Budynek usługowy UC12a kosztuje 7 095 zł. Cena zawiera podatek VAT 23%.
- Jaka jest powierzchnia domu Budynek usługowy UC12a?
- Powierzchnia użytkowa domu Budynek usługowy UC12a wynosi 401,33 m². Powierzchnia zabudowy to 313,08 m².
- Jakiej działki wymaga projekt Budynek usługowy UC12a?
- Minimalne wymiary działki dla projektu Budynek usługowy UC12a to 30,9 × 14,3 m.
- Budynek usługowy UC12a najtaniej - gdzie kupić?
- Projekt Budynek usługowy UC12a kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
