Projekt domu Budynek usługowy z częścią mieszkalną UC34 — wizualizacja Pokaż zdjęcia · 6

Projekt domu Budynek usługowy z częścią mieszkalną UC34

UC34

Analiza projektu

Na każdy metr² powierzchni zabudowy przypada 1,49 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 224,36 m² (14,2 × 15,8 m).

P.u. na m² zabudowy
1,49 m²
Minimalna działka
224,36 m²
Budynek murowany, z poddaszem użytkowym, niepodpiwniczony. Na parterze zaprojektowano przestronne pomieszczenie usługowe o powierzchni ponad 73 m2, pomieszczenie magazynowe oraz funkcjonalne zaplecze socjalno-sanitarne. Na poddaszu przewidziano wygodne mieszkanie dla 3-4 osobowej rodziny. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.

Wizualizacje (2)

Budynek usługowy z częścią mieszkalną UC34 — wizualizacje 1 Budynek usługowy z częścią mieszkalną UC34 — wizualizacje 2

Rzuty kondygnacji (2)

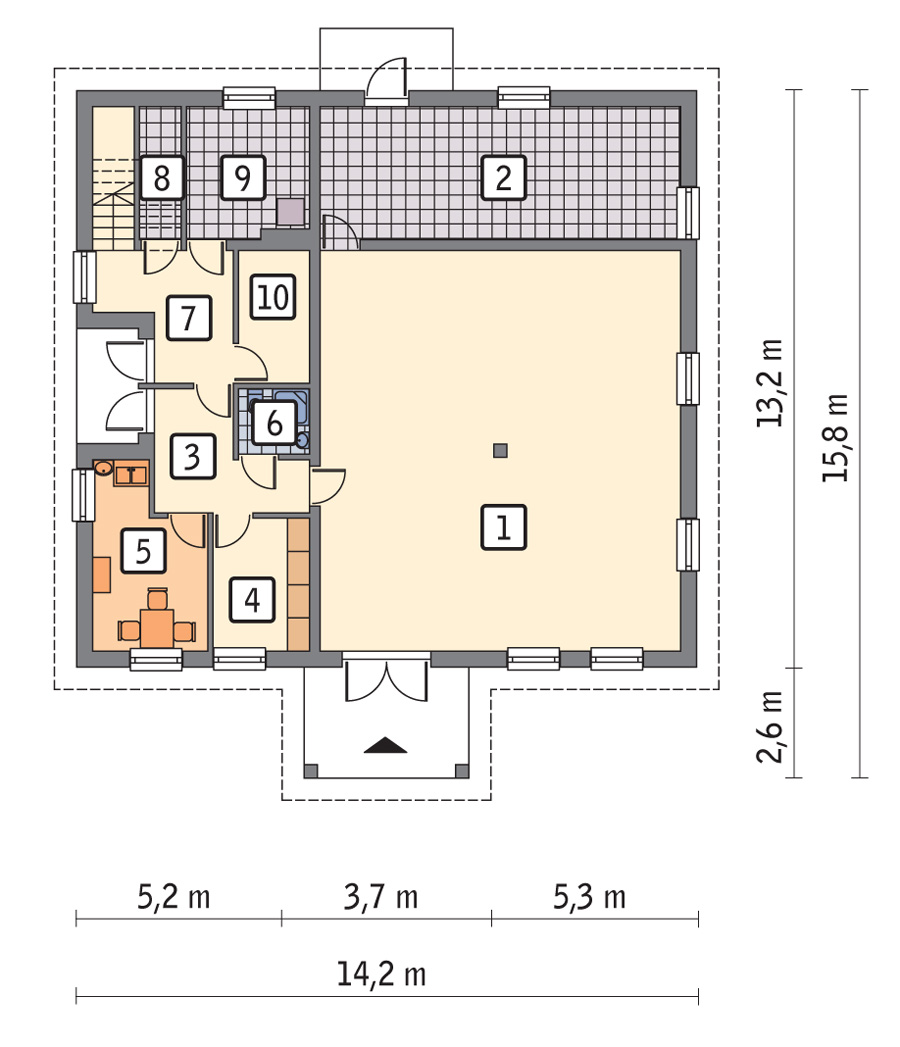

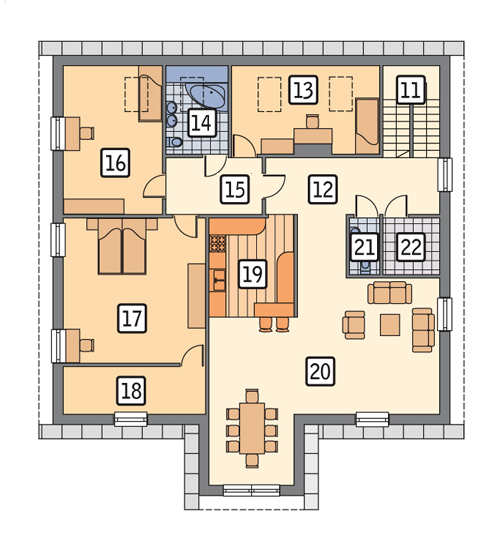

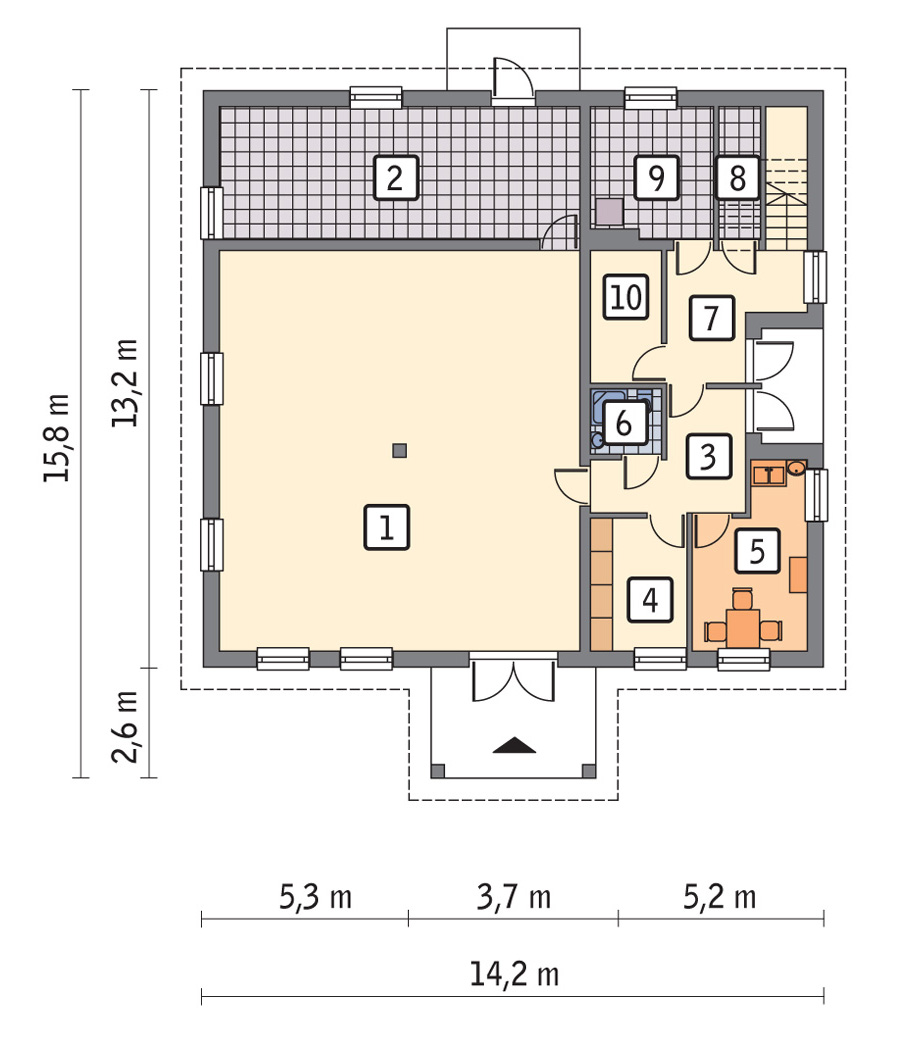

Budynek usługowy z częścią mieszkalną UC34 — rzuty kondygnacji 1 Budynek usługowy z częścią mieszkalną UC34 — rzuty kondygnacji 2

Przekroje (1)

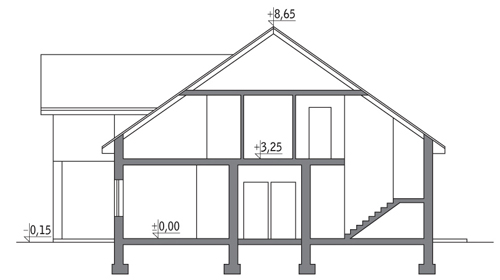

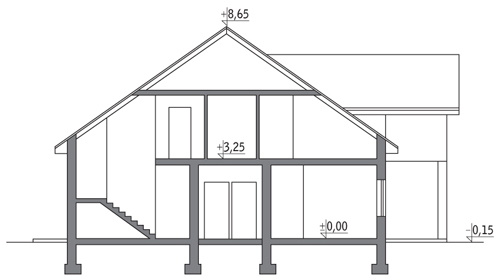

Budynek usługowy z częścią mieszkalną UC34 — przekroje 1
Wersja lustrzana (6)

Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.

Wizualizacje (3)

Budynek usługowy z częścią mieszkalną UC34 — wizualizacje 1 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC34 — wizualizacje 2 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC34 — wizualizacje 3 (odbicie lustrzane)

Rzuty kondygnacji (2)

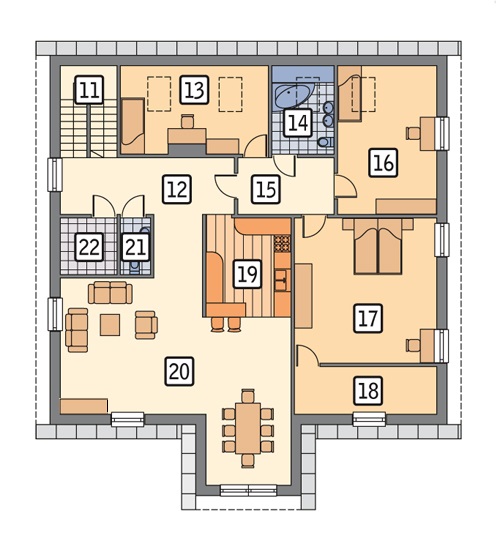

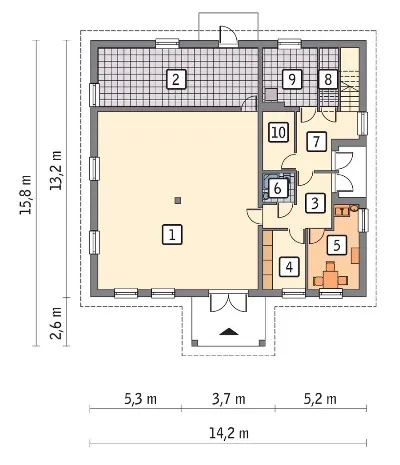

Budynek usługowy z częścią mieszkalną UC34 — rzuty kondygnacji 1 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC34 — rzuty kondygnacji 2 (odbicie lustrzane)

Przekroje (1)

Budynek usługowy z częścią mieszkalną UC34 — przekroje 1 (odbicie lustrzane)

Dane techniczne

Powierzchnia użytkowa
271,8 m²
Powierzchnia zabudowy
182 m²
Kubatura
857,87 m³
Wysokość
8,8 m
Kąt nachylenia dachu
35°
Minimalna działka
14,2 × 15,8 m
Kondygnacje
Z poddaszem
Poddasze
Poddasze użytkowe
Dach
Dwuspadowy
Technologia
Murowana
Ogrzewanie
Kocioł na paliwo stałe
Wentylacja
Grawitacyjna
Wskaźnik EP
69,31 kWh/(m²·rok)

Zestawienie pomieszczeń

Parter

1 pom. usługowe 0 m²
2 pom. magazynowe 0 m²
3 hol 0 m²
4 szatnia 0 m²
5 pom. socjalne 0 m²
6 łazienka 0 m²
7 hol 7,52 m²
8 pom. gosp. 2,3 m²
9 kotłownia 8,01 m²
10 garderoba 4,8 m²
Razem 14,62 m²

Inne

11 schody 5,93 m²
12 hol 12,68 m²
13 sypialnia 7,86 m²
14 łazienka 3,29 m²
15 hol 6,8 m²
16 sypialnia 12,62 m²
17 sypialnia 23,83 m²
18 garderoba 4,53 m²
19 aneks kuchenny 10,34 m²
20 pokój dzienny 39,97 m²
21 wc 2,12 m²
22 pom. gosp. 4 m²
Razem 133,97 m²

Materiały i konstrukcja

Ławy fundamentowe
żelbetowe 60 cm
Ściany fundamentowe
bloczek betonowy 24 cm
Ściany zewnętrzne
dwuwarstwowe: beton komórkowy 24 cm + styropian 20 cm
Ściany wewnętrzne
beton komórkowy 12-24 cm
Strop
płyta żelbetowa
Konstrukcja dachu
drewniana (płatwiowo-kleszczowa)
Pokrycie dachu
blachodachówka
Elewacja
tynk cienkowarstwowy, na fragmentach ścian płytki klinkierowe
Okna
PVC lub drewniane - 21 szt.
Sposób ogrzewania
paliwo stałe
Wentylacja
grawitacyjna

Zakres możliwych zmian

Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
    P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
    1. Zmienić przeznaczenie i nazwę obiektu.
    2. Zmienić funkcję pomieszczeń.
    3. Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
    4. Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
    5. Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
    6. Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
    7. Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
    8. Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:

    a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
    b) wysokość kondygnacji,
    c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
    d) kąt nachylenia dachu.
  • Wykonać podpiwniczenie całości lub części budynku.
  • Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych.
  • Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują).
  • Zlikwidować lub doprojektować antresolę (jeśli występuje).
  • Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują).
  • Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują).
  • Zlikwidować lub doprojektować dodatkowe wejścia do budynku.
  • Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują).
  • Zastosować pustaki szklane (luksfery).
  • Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż.
  • Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów.
  • Zmienić kolorystykę elewacji i dachu.
  • Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii).
  • Zaprojektować wentylację mechaniczną.
    • Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.

    Zapytaj o projekt Budynek usługowy z częścią mieszkalną UC34

    Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.

    Najszybciej — telefonicznie

    8.00-16.00

    502 711 426

    albo zostaw kontakt, oddzwonimy:

    pole wymagane

    Administratorem danych podanych w formularzu jest [DO UZUPEŁNIENIA: nazwa firmy].

    Najczęstsze pytania o projekt Budynek usługowy z częścią mieszkalną UC34

    Ile kosztuje projekt domu Budynek usługowy z częścią mieszkalną UC34?
    Projekt domu Budynek usługowy z częścią mieszkalną UC34 kosztuje 6 220 zł. Cena zawiera podatek VAT 23%.
    Jaka jest powierzchnia domu Budynek usługowy z częścią mieszkalną UC34?
    Powierzchnia użytkowa domu Budynek usługowy z częścią mieszkalną UC34 wynosi 271,8 m². Powierzchnia zabudowy to 182 m².
    Jakiej działki wymaga projekt Budynek usługowy z częścią mieszkalną UC34?
    Minimalne wymiary działki dla projektu Budynek usługowy z częścią mieszkalną UC34 to 14,2 × 15,8 m.
    Budynek usługowy z częścią mieszkalną UC34 najtaniej - gdzie kupić?
    Projekt Budynek usługowy z częścią mieszkalną UC34 kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
