Projekt domu Budynek usługowy UC13
UC13
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 1,29 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 597,78 m² (36,9 × 16,2 m).
- P.u. na m² zabudowy
- 1,29 m²
- Minimalna działka
- 597,78 m²
Budynek murowany, w części piętrowy, niepodpiwniczony. Obiekt składa się z dwóch brył o różnorodnym przeznaczeniu i architekturze. W jednej części zaplanowano dwa pomieszczenia usługowe oraz zaplecze socjalno-sanitarne, a w drugiej części - powierzchnię do składowania towaru lub garażowania pojazdów. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia. Możliwość adaptacji m.in. na: budynek handlowo-magazynowy, budynek biurowo-magazynowy, hurtownię.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia. Możliwość adaptacji m.in. na: budynek handlowo-magazynowy, budynek biurowo-magazynowy, hurtownię.

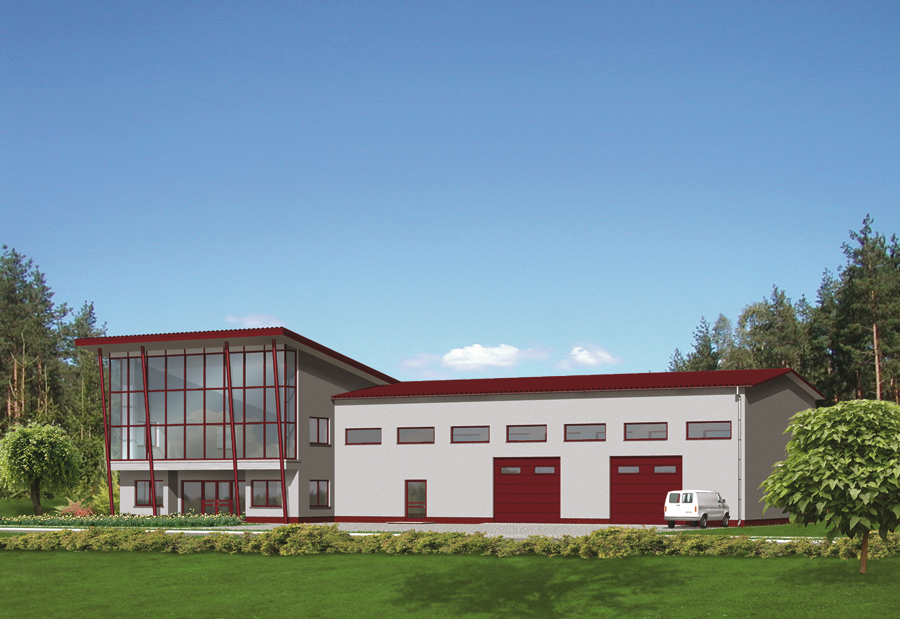

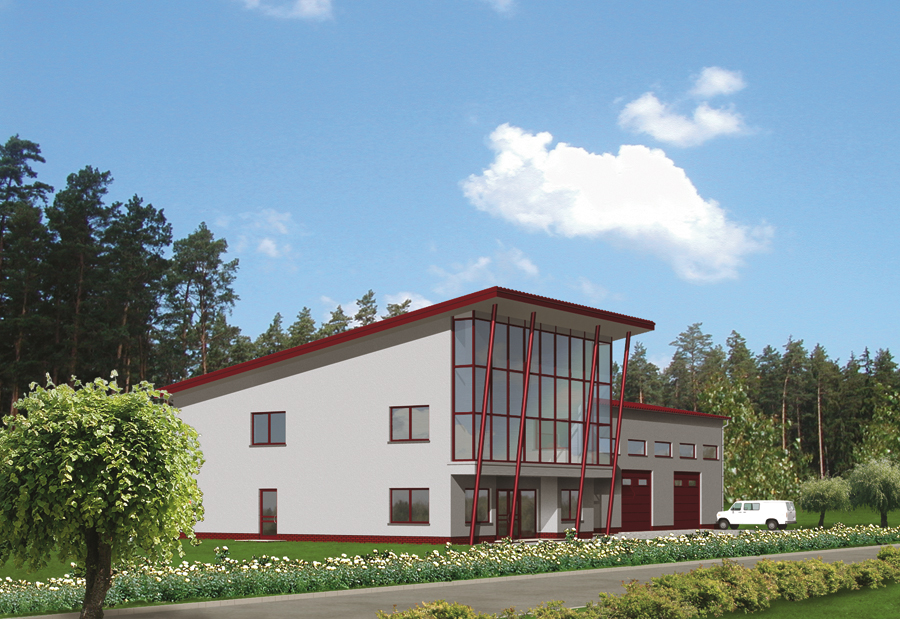

Wizualizacje (1)
Rzuty kondygnacji (2)

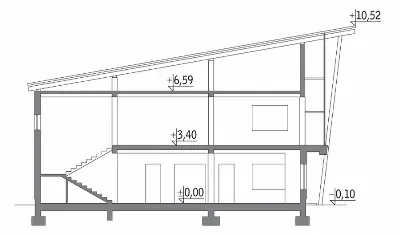

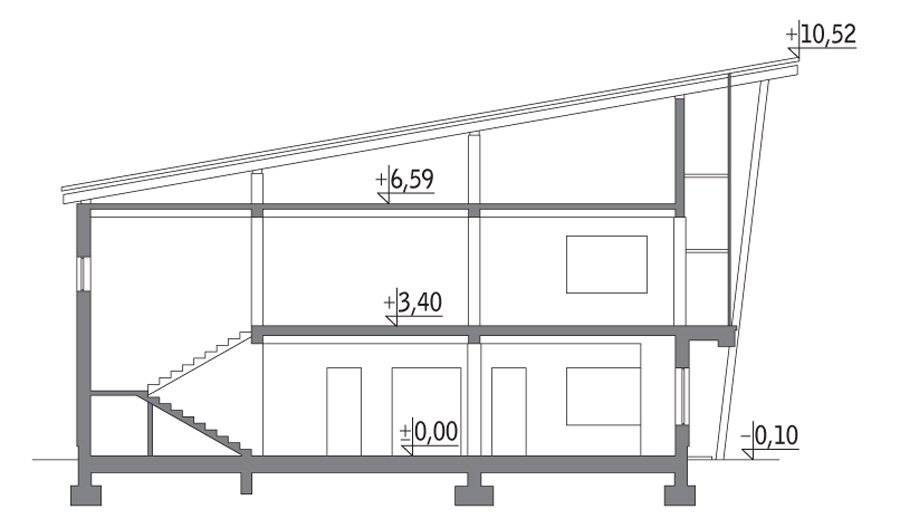

Przekroje (1)
Wersja lustrzana (5)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.

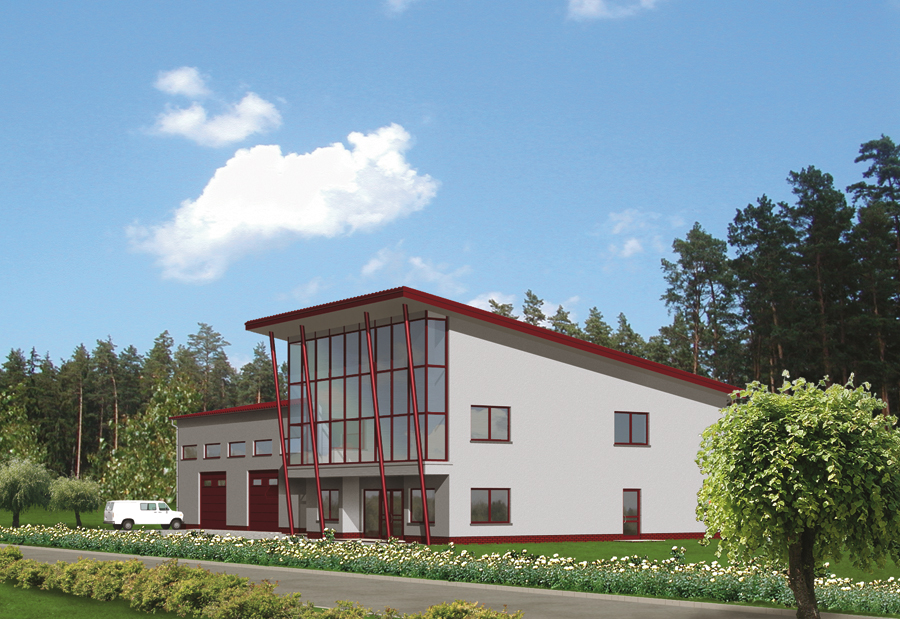

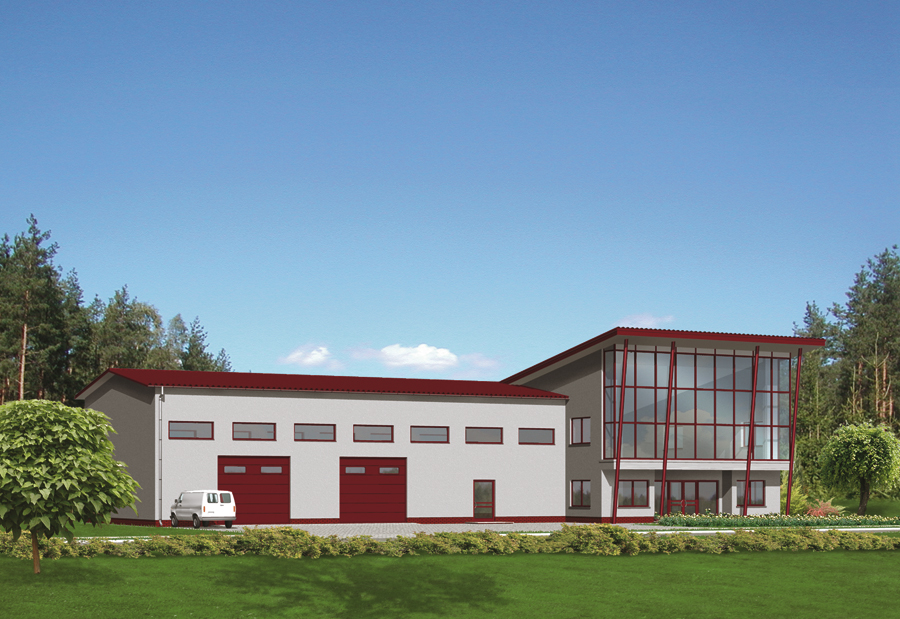

Wizualizacje (2)

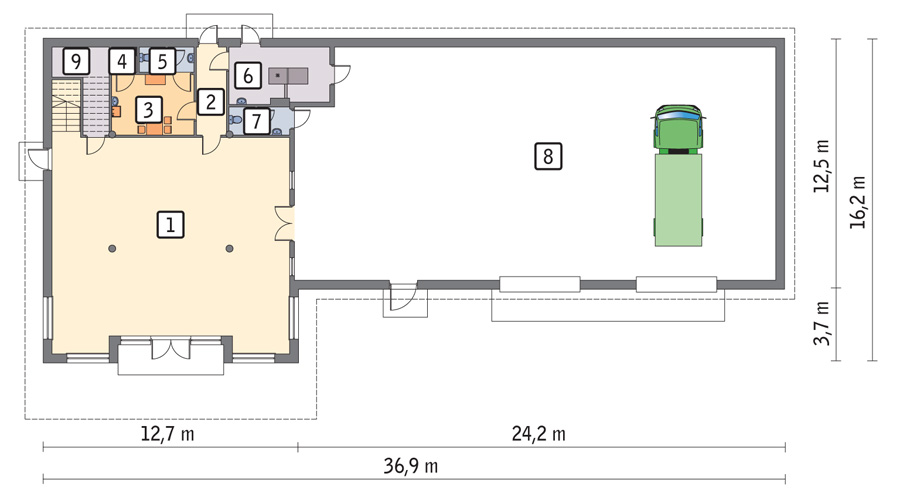

Rzuty kondygnacji (2)

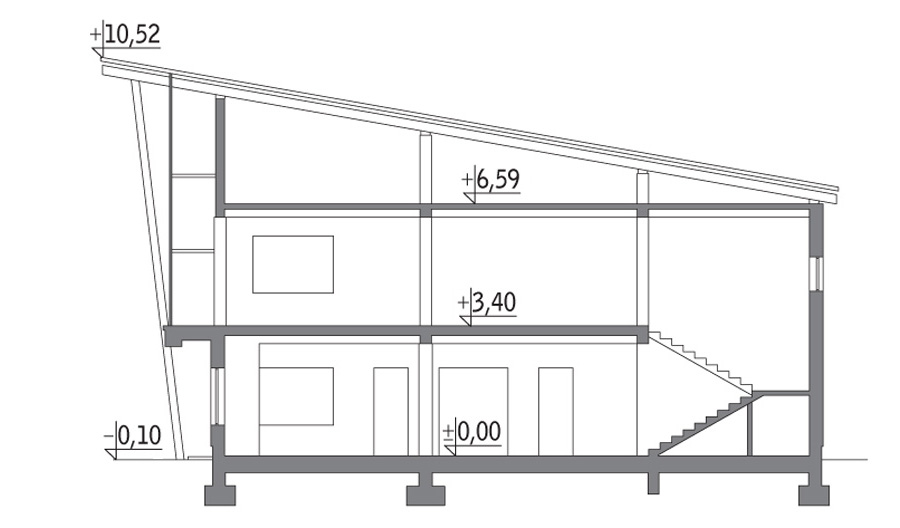

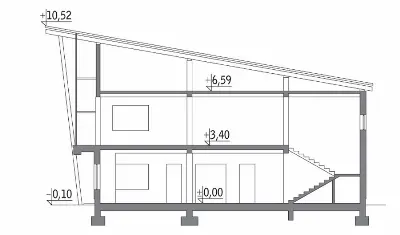

Przekroje (1)
Dane techniczne
- Powierzchnia użytkowa
- 645,45 m²
- Powierzchnia zabudowy
- 499,18 m²
- Kubatura
- 4 140,51 m³
- Wysokość
- 10,62 m
- Kąt nachylenia dachu
- 10°
- Minimalna działka
- 36,9 × 16,2 m
- Stanowiska w garażu
- 2
- Kondygnacje
- Piętrowy
- Dach
- Dwuspadowy
- Technologia
- Murowana
- Ogrzewanie
- Kocioł na paliwo stałe
- Wentylacja
- Grawitacyjna
Zestawienie pomieszczeń

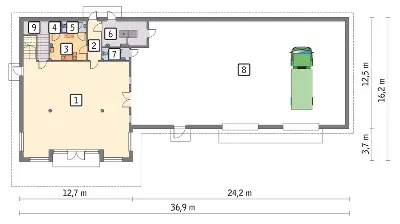

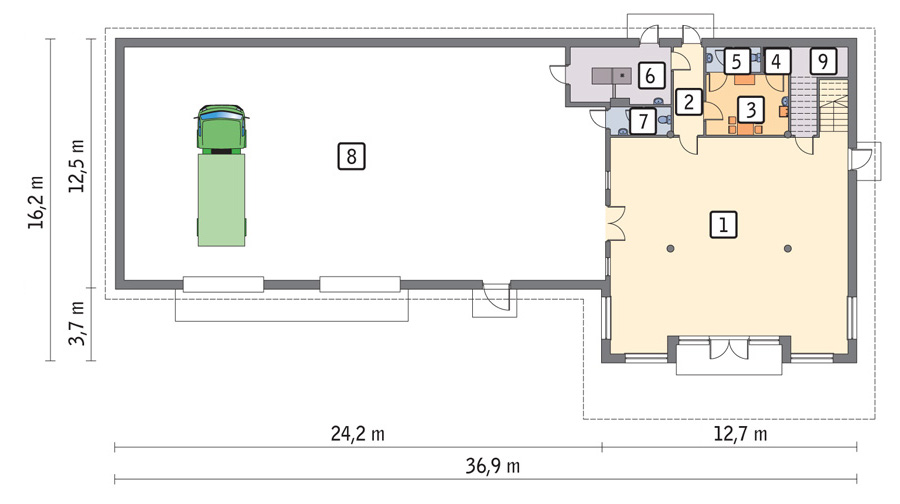

Parter
| 1 | pom. usługowe | 0 m² |
| 4 | pom. gosp. | 0 m² |
| 2 | korytarz | 0 m² |
| 3 | pom. socjalne | 0 m² |
| 5 | wc | 0 m² |
| 6 | kotłownia | 0 m² |
| 7 | wc | 0 m² |
| 8 | pom. magazynowe | 0 m² |
| 9 | pom. gosp. | 0 m² |
| Razem | 0 m² | |

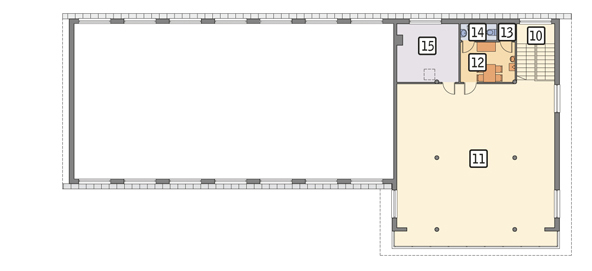

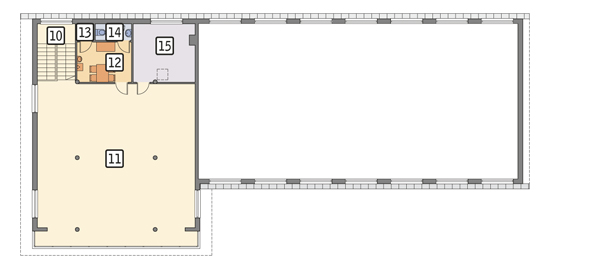

Pietro
| 10 | schody | 0 m² |
| 11 | pom. usługowe | 0 m² |
| 12 | pom. socjalne | 0 m² |
| 13 | pom. gosp. | 0 m² |
| 14 | wc | 0 m² |
| 15 | pom. gosp. | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ławy fundamentowe
- żelbetowe szerokości 80 cm, wysokości 50 cm (119,03 mb) — 49,61
- Ściany fundamentowe
- bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie + styropian 8 cm — 70,18
- Ściany fundamentowe
- bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie — 7,18
- Ściany zewnętrzne
- murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 20 cm + tynk wewnętrzny — 576,95
- Ściany wewnętrzne
- murowane: beton komórkowy 24 cm + tynk obustronnie — 116,46
- Ściany wewnętrzne
- murowane: beton komórkowy 12 cm + tynk obustronnie — 166,85
- Posadzka
- podsypka piaskowa 20 cm + beton 10 cm + 2x papa + styropian 5 cm + folia PVC + szlichta betonowa 5 cm + wykończenie podłogi — 441,38
- Strop
- nad parterem: płyta żelbetowa 14 cm + styropian 4 cm + folia PVC + szlichta betonowa 4 cm + wykończenie podłogi — 173,38
- Strop
- nad piętrem: płyta żelbetowa 14 cm + folia paroizolacyjna + wełna mineralna 15+10cm — 173,38
- Strop
- nad podcieniem: styropian 12 cm + płyta żelbetowa 14 cm + styropian 4 cm + folia PVC + szlichta betonowa 4 cm + wykończenie podłogi — 18,07
- Konstrukcja dachu
- stalowa, wiązar dachowy
- Pokrycie dachu
- płyta warstwowa (styropian 8 cm + blacha obustronnie) — 610,47
- Elewacja
- tynk cienkowarstwowy — 599,63
- Elewacja
- na fragmentach ścian płytki klinkierowe — 27,49
- Okna
- PVC, drewniane lub aluminiowe (25 szt.) — 63,51
- Brama garażowa
- metalowa, uchylna lub segmentowa (2 szt.) — 28
- Konstrukcja dachu
- stalowa, płatwiowa
- Sposób ogrzewania
- kocioł na paliwo stałe
- Wentylacja
- grawitacyjna
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji,
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
d) kąt nachylenia dachu.
Zapytaj o projekt Budynek usługowy UC13
Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.
Najszybciej — telefonicznie
8.00-16.00
albo zostaw kontakt, oddzwonimy:
Najczęstsze pytania o projekt Budynek usługowy UC13
- Ile kosztuje projekt domu Budynek usługowy UC13?
- Projekt domu Budynek usługowy UC13 kosztuje 8 490 zł. Cena zawiera podatek VAT 23%.
- Jaka jest powierzchnia domu Budynek usługowy UC13?
- Powierzchnia użytkowa domu Budynek usługowy UC13 wynosi 645,45 m². Powierzchnia zabudowy to 499,18 m².
- Jakiej działki wymaga projekt Budynek usługowy UC13?
- Minimalne wymiary działki dla projektu Budynek usługowy UC13 to 36,9 × 16,2 m.
- Budynek usługowy UC13 najtaniej - gdzie kupić?
- Projekt Budynek usługowy UC13 kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
