Projekt domu Budynek usługowy UC02a
UC02a
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 1,01 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 569,64 m² (28,2 × 20,2 m).
- P.u. na m² zabudowy
- 1,01 m²
- Minimalna działka
- 569,64 m²
Budynek murowany, z poddaszem użytkowym, niepodpiwniczony. W obiekcie zaprojektowano trzystanowiskowe pomieszczenie usługowe oraz zaplecze socjalno-sanitarne. Ponadto, w części poddasza – funkcjonalne pom. gosp. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.

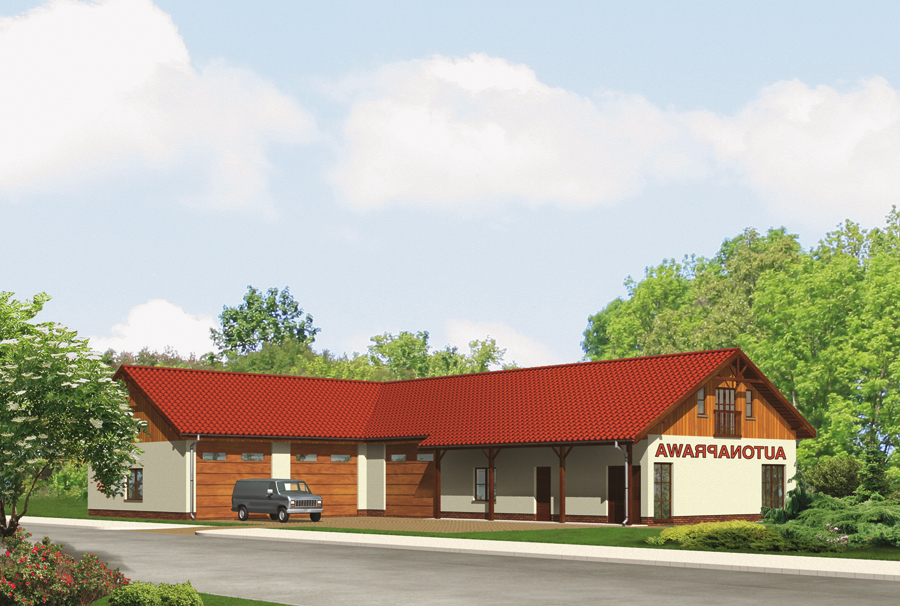

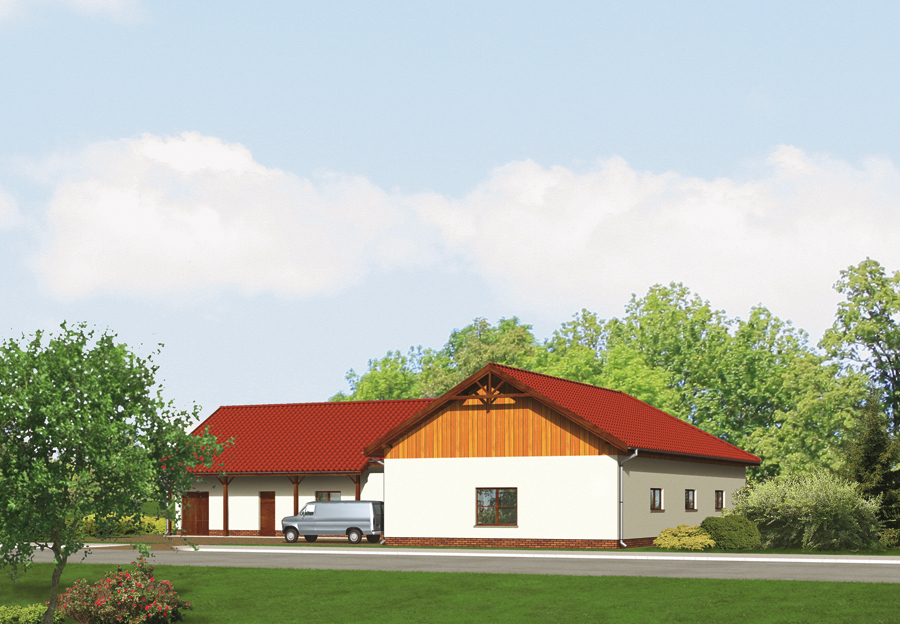

Wizualizacje (1)

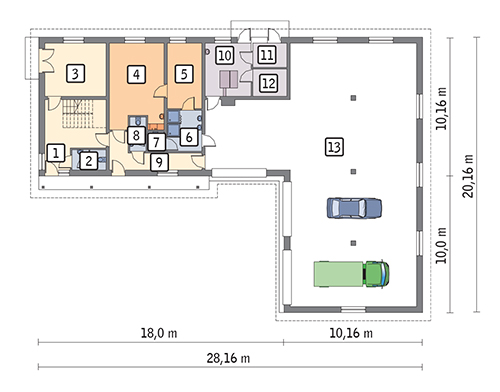

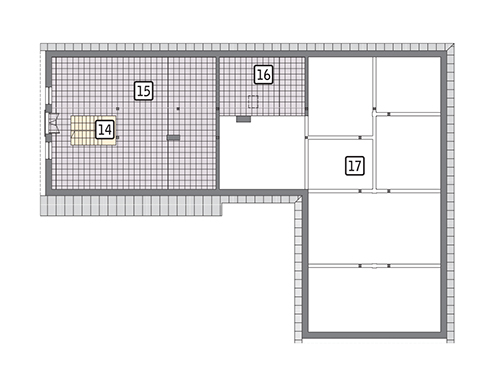

Rzuty kondygnacji (2)

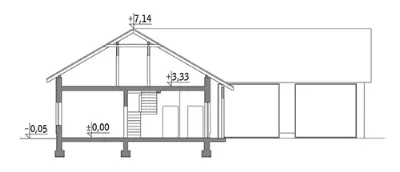

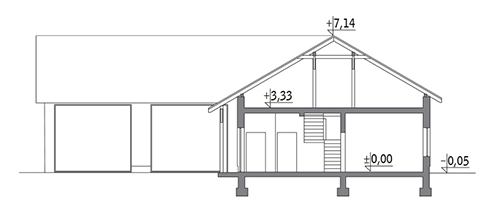

Przekroje (1)

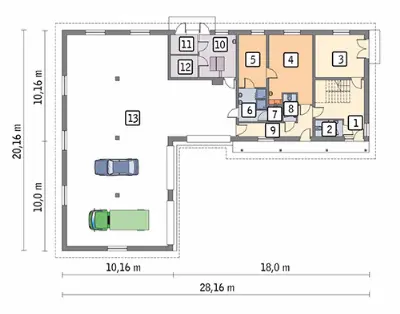

Wersja lustrzana (5)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.

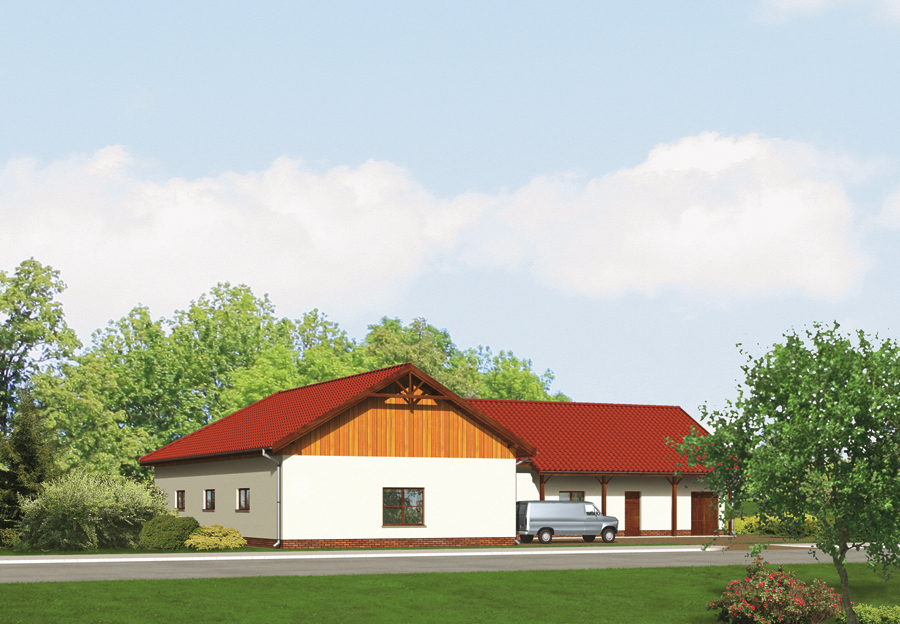

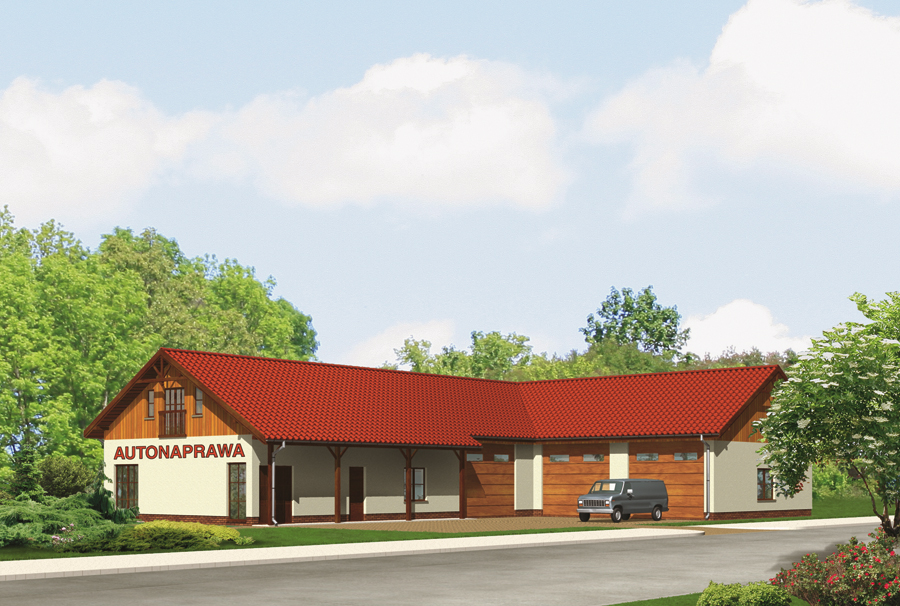

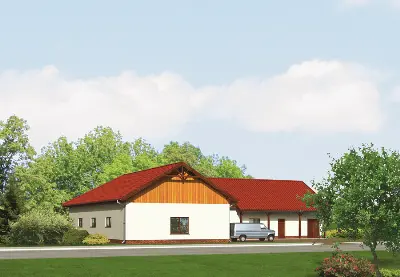

Wizualizacje (2)

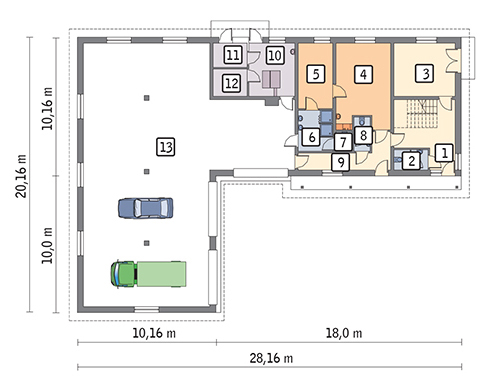

Rzuty kondygnacji (2)

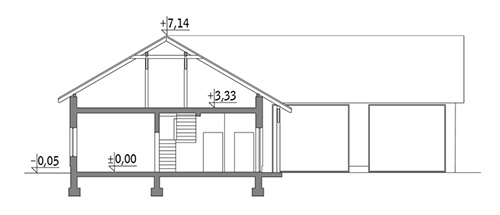

Przekroje (1)
Dane techniczne
- Powierzchnia użytkowa
- 381,91 m²
- Powierzchnia zabudowy
- 380 m²
- Kubatura
- 2 155,36 m³
- Wysokość
- 7,19 m
- Kąt nachylenia dachu
- 30°
- Minimalna działka
- 28,2 × 20,2 m
- Stanowiska w garażu
- 3
- Kondygnacje
- Z poddaszem
- Poddasze
- Poddasze użytkowe
- Dach
- Dwuspadowy
- Technologia
- Murowana
- Ogrzewanie
- Kocioł na paliwo stałe
- Wentylacja
- Grawitacyjna
Zestawienie pomieszczeń
Parter
| 1 | hol | 0 m² |
| 3 | pom. biurowe | 0 m² |
| 4 | pom. socjalne | 0 m² |
| 5 | szatnia | 0 m² |
| 6 | umywalnia | 0 m² |
| 2 | wc | 0 m² |
| 7 | wc | 0 m² |
| 8 | wc | 0 m² |
| 9 | korytarz | 0 m² |
| 10 | kotłownia | 0 m² |
| 11 | pom. magazynowe | 0 m² |
| 12 | pom. magazynowe | 0 m² |
| 13 | pom. usługowe | 0 m² |
| Razem | 0 m² | |

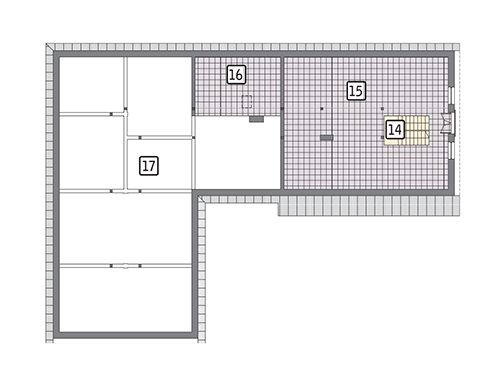

Inne
| 14 | schody | 0 m² |
| 15 | pom. gosp. | 0 m² |
| 16 | poddasze nieużytkowe | 0 m² |
| 17 | pustka nad parterem | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ławy fundamentowe
- żelbetowe szerokości 60- 70 cm, wysokości 40 cm (127,38 mb) — 32,47
- Ściany fundamentowe
- bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie + styropian 8 cm — 66,79
- Ściany fundamentowe
- bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie — 23,64
- Ściany zewnętrzne
- murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 20 cm + tynk wewnętrzny — 237,09
- Ściany wewnętrzne
- murowane: beton komórkowy 12 cm + tynk obustronnie — 72,79
- Ściany wewnętrzne
- murowane: cegła pełna 6 cm + tynk obustronnie — 6,34
- Posadzka
- podsypka piaskowa 20 cm + beton 10 cm + 2x papa + styropian 5 cm + folia + szlichta betonowa 10 cm + wykończenie podłogi — 330,65
- Strop
- płyta żelbetowa 14 cm + styropian 6 cm + folia + szlichta betonowa 10 cm + wykończenie podłogi i tynk — 339,48
- Konstrukcja dachu
- drewniana (krokwiowo-jętkowa) + łaty i kontrłaty — 23,78
- Pokrycie dachu
- blachodachówka + folia paroprzepuszczalna + wełna mineralna 18 cm + folia paroizolacyjna + 2x płyta g-k — 518,69
- Elewacja
- tynk tradycyjny — 257,71
- Elewacja
- na fragmentach ścian płytki klinkierowe — 28,46
- Okna
- PVC (17 szt.) — 36,79
- Brama garażowa
- metalowa, uchylna lub segmentowa (3 szt.) — 42
- Ściany wewnętrzne
- murowane: beton komórkowy 24 cm + tynk obustronnie — 115,05
- Sposób ogrzewania
- kocioł na paliwo stałe
- Wentylacja
- grawitacyjna
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji,
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
d) kąt nachylenia dachu.
Zapytaj o projekt Budynek usługowy UC02a
Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.
Najszybciej — telefonicznie
8.00-16.00
albo zostaw kontakt, oddzwonimy:
Najczęstsze pytania o projekt Budynek usługowy UC02a
- Ile kosztuje projekt domu Budynek usługowy UC02a?
- Projekt domu Budynek usługowy UC02a kosztuje 5 290 zł. Cena zawiera podatek VAT 23%.
- Jaka jest powierzchnia domu Budynek usługowy UC02a?
- Powierzchnia użytkowa domu Budynek usługowy UC02a wynosi 381,91 m². Powierzchnia zabudowy to 380 m².
- Jakiej działki wymaga projekt Budynek usługowy UC02a?
- Minimalne wymiary działki dla projektu Budynek usługowy UC02a to 28,2 × 20,2 m.
- Budynek usługowy UC02a najtaniej - gdzie kupić?
- Projekt Budynek usługowy UC02a kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
