Projekt domu Budynek usługowy U27
U27
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 1,45 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 123,03 m² (12,58 × 9,78 m).
- P.u. na m² zabudowy
- 1,45 m²
- Minimalna działka
- 123,03 m²
Budynek murowany, piętrowy, niepodpiwniczony, o prostej i ekonomicznej bryle. Na parterze zaprojektowano pomieszczenie usługowe o powierzchni prawie 54 m2, z niezależnym wejściem usytuowanym z boku budynku. Zaplanowano tu także kotłownię, wc oraz klatkę schodową. Na piętrze przewidziano część socjalno-biurową, na którą składają się trzy pomieszczenia biurowe, pomieszczenie socjalne i gospodarcze oraz wc. Funkcja piętra pozwala na przystosowanie go, w razie potrzeby, na cele mieszkalne. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.

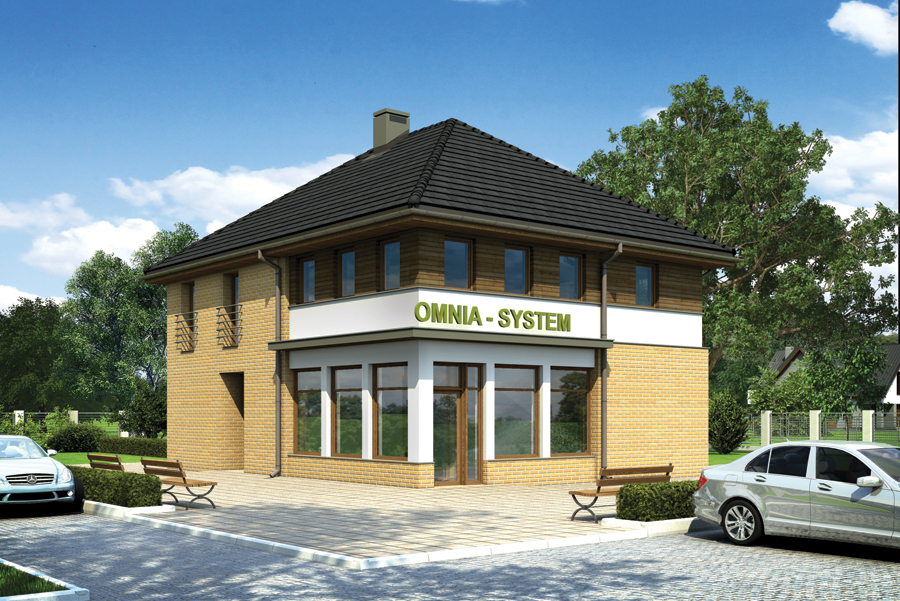

Wizualizacje (1)
Rzuty kondygnacji (2)

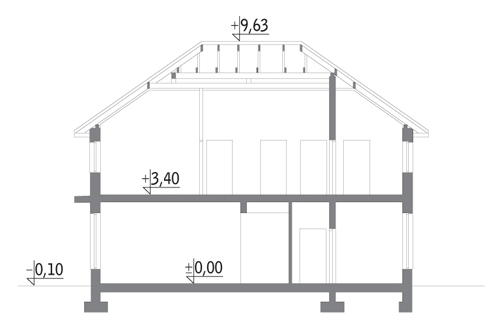

Przekroje (1)

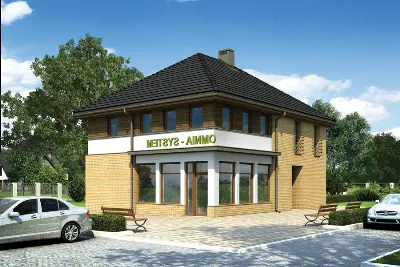

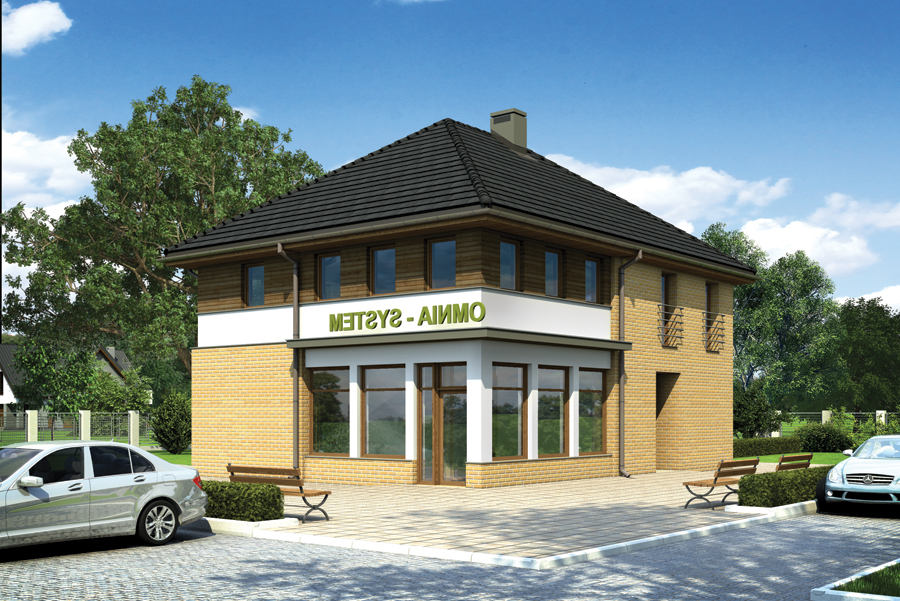

Wersja lustrzana (5)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.
Wizualizacje (2)
Rzuty kondygnacji (2)

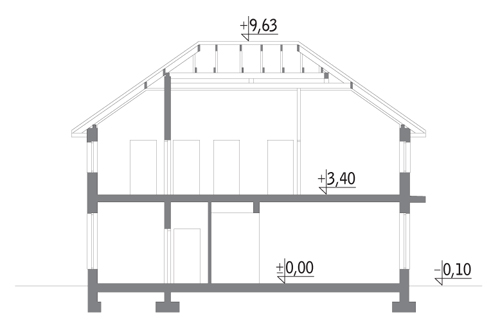

Przekroje (1)
Dane techniczne
- Powierzchnia użytkowa
- 174,91 m²
- Powierzchnia zabudowy
- 120,48 m²
- Kubatura
- 962,51 m³
- Wysokość
- 9,73 m
- Kąt nachylenia dachu
- 35°
- Minimalna działka
- 12,58 × 9,78 m
- Kondygnacje
- Piętrowy
- Dach
- Wielospadowy
- Technologia
- Murowana
- Ogrzewanie
- Kocioł na paliwo stałe
- Wskaźnik EP
- 68,2 kWh/(m²·rok)
Zestawienie pomieszczeń

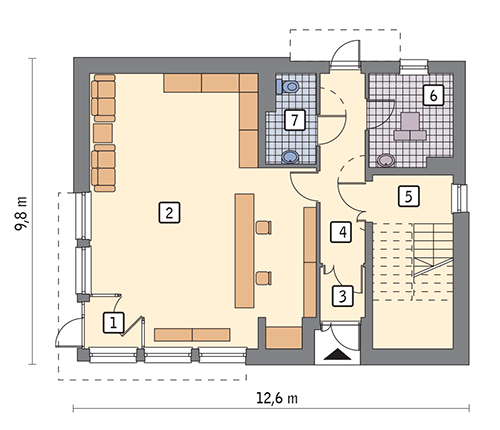

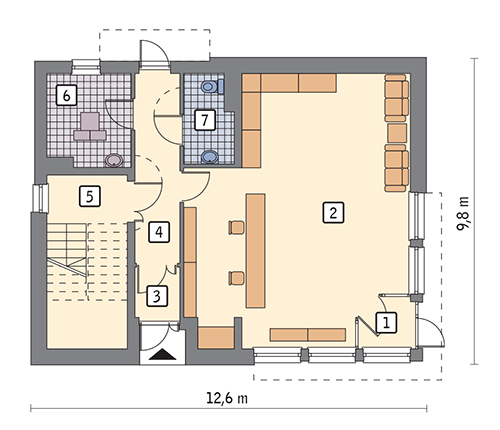

Parter
| 1 | przedsionek | 0 m² |
| 2 | pom. usługowe | 0 m² |
| 3 | przedsionek | 0 m² |
| 4 | korytarz | 0 m² |
| 5 | hol | 0 m² |
| 6 | kotłownia | 0 m² |
| 7 | wc | 0 m² |
| Razem | 0 m² | |

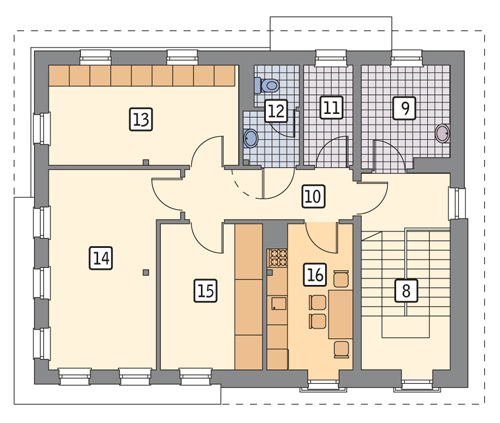

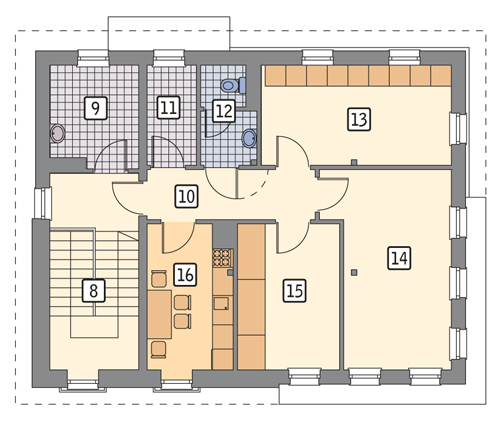

Pietro
| 8 | schody | 0 m² |
| 9 | pom. gosp. | 0 m² |
| 10 | korytarz | 0 m² |
| 11 | pom. gosp. | 0 m² |
| 12 | wc | 0 m² |
| 13 | pom. biurowe | 0 m² |
| 14 | pom. biurowe | 0 m² |
| 15 | pom. biurowe | 0 m² |
| 16 | pom. socjalne | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ławy fundamentowe
- żelbetowe szerokości 40-110 cm, wysokości 40 cm (60,84 mb) — 21,54
- Ściany fundamentowe
- bloczek betonowy 24 cm + 2x roztwór asfaltowy + styropian 15 cm + bloczek betonowy 12 cm — 9,52
- Ściany fundamentowe
- bloczek betonowy 24 cm + 2x roztwór asfaltowy + styropian 12 cm — 11,55
- Ściany fundamentowe
- bloczek betonowy 24 cm — 5,92
- Ściany zewnętrzne
- murowane, trójwarstwowe: beton komórkowy 24 cm + styropian 15 cm + cegła klinkierowa 12 cm i tynk wewnętrzny — 81,56
- Ściany zewnętrzne
- murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 12-15 cm i tynk wewnętrzny — 84,38
- Ściany wewnętrzne
- murowane: beton komórkowy 24 cm + tynk obustronnie — 67,38
- Ściany wewnętrzne
- murowane: beton komórkowy 12 cm + tynk obustronnie — 158,1
- Podłoga na gruncie
- podsypka piaskowa 30 cm + beton 10 cm + papa + styropian 15 cm + folia + szlichta betonowa 6 cm + wykończenie podłogi — 91,76
- Strop
- płyta żelbetowa 18 cm + styropian 4 cm + folia + szlichta betonowa 4 cm + wykończenie podłogi i tynk wewnętrzny — 99,98
- Strop
- (bez stropu) sufit podwieszany (płyta g-k) + folia paroizolacyjna + wełna mineralna 25 cm — 39,78
- Konstrukcja dachu
- drewniana (krokwiowo-płatwiowa) + łaty i kontrłaty — 8,42
- Pokrycie dachu
- blachodachówka + folia — 102,4
- Pokrycie dachu
- blachodachówka + folia + wełna mineralna 25 cm + folia paroizolacyjna + płyta g-k — 48,93
- Elewacja
- tynk cienkowarstwowy — 65,88
- Elewacja
- na fragmentach ściany cegła klinkierowa — 102,42
- Elewacja
- na fragmentach ścian płytki klinkierowe — 11,34
- Elewacja
- na fragmentach ścian deski — 38
- Okna i drzwi balkonowe
- PVC lub drewniane o powierzchni do 2 m2 (16 szt.) — 20,52
- Okna i drzwi balkonowe
- PVC lub drewniane o powierzchni od 2 m2 (5 szt.) — 16,13
- Sposób ogrzewania
- paliwo stałe
- Wentylacja
- grawitacyjna
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Dokonywanie zmian wykraczających poza zakres udzielonego powyżej upoważnienia, wymaga uzyskania dodatkowej pisemnej zgody W.M. MURATOR PROJEKT.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- W.M. MURATOR PROJEKT upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku – następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji,
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
d) kąt nachylenia dachu.
Dokonywanie zmian wykraczających poza zakres udzielonego powyżej upoważnienia, wymaga uzyskania dodatkowej pisemnej zgody W.M. MURATOR PROJEKT.
Zapytaj o projekt Budynek usługowy U27
Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.
Najszybciej — telefonicznie
8.00-16.00
albo zostaw kontakt, oddzwonimy:
Najczęstsze pytania o projekt Budynek usługowy U27
- Ile kosztuje projekt domu Budynek usługowy U27?
- Projekt domu Budynek usługowy U27 kosztuje 6 205 zł. Cena zawiera podatek VAT 23%.
- Jaka jest powierzchnia domu Budynek usługowy U27?
- Powierzchnia użytkowa domu Budynek usługowy U27 wynosi 174,91 m². Powierzchnia zabudowy to 120,48 m².
- Jakiej działki wymaga projekt Budynek usługowy U27?
- Minimalne wymiary działki dla projektu Budynek usługowy U27 to 12,58 × 9,78 m.
- Budynek usługowy U27 najtaniej - gdzie kupić?
- Projekt Budynek usługowy U27 kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
