Projekt domu Budynek usługowy U14c
U14c
Analiza projektu
Na każdy metr² powierzchni zabudowy przypada 1,5 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 185,32 m² (16,4 × 11,3 m).
- P.u. na m² zabudowy
- 1,5 m²
- Minimalna działka
- 185,32 m²
Budynek murowany, piętrowy, niepodpiwniczony. W obiekcie zaplanowano cztery, niezależne segmenty, każdy o powierzchni około 57 m2. Segment składa się z pomieszczenia usługowego o powierzchni około 34 m2 oraz niewielkiego zaplecza. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki. Ze względu na symetrię budynku, projekt dostępny jest tylko w jednej wersji (bez lustrzanego odbicia).

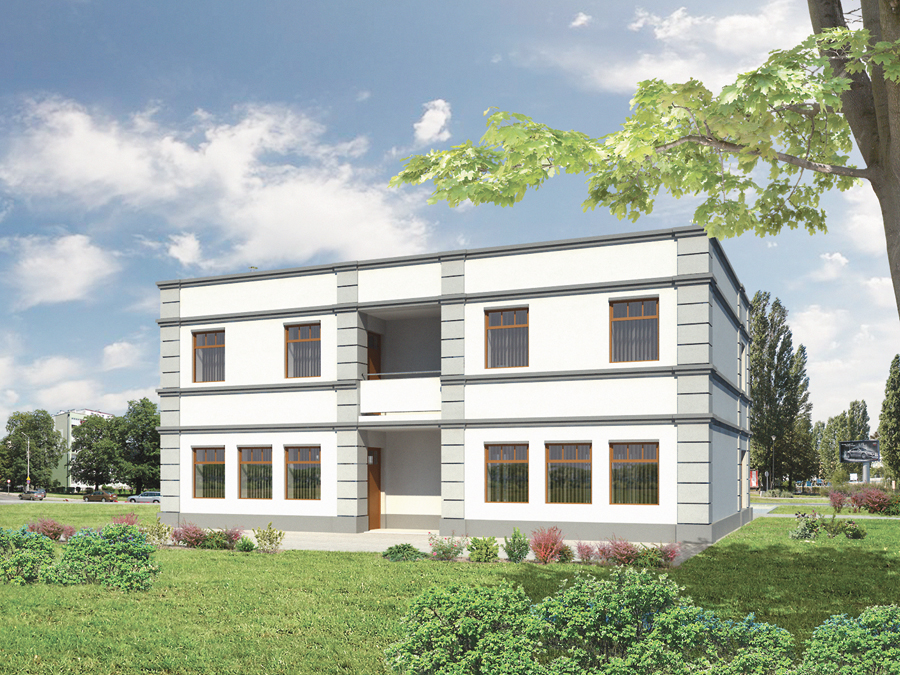

Wizualizacje (1)
Rzuty kondygnacji (3)

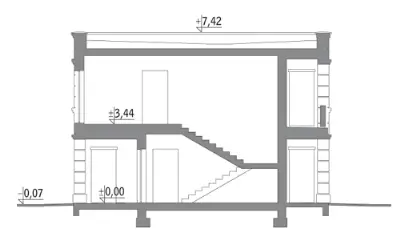

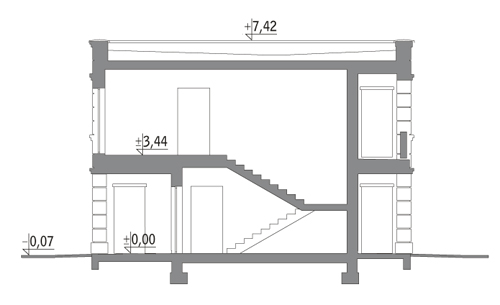

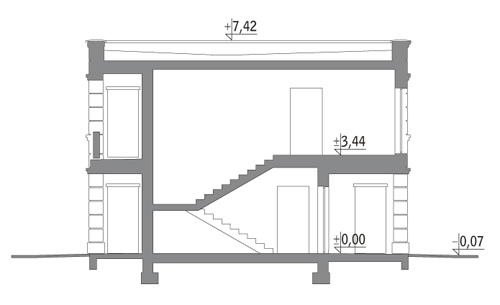

Przekroje (1)
Wersja lustrzana (1)
Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.
Przekroje (1)
Dane techniczne
- Powierzchnia użytkowa
- 271,65 m²
- Powierzchnia zabudowy
- 181,42 m²
- Powierzchnia całkowita
- 343,8 m²
- Kubatura
- 618,55 m³
- Wysokość
- 7,49 m
- Kąt nachylenia dachu
- 2°
- Minimalna działka
- 16,4 × 11,3 m
- Kondygnacje
- Piętrowy
- Dach
- Płaski
- Technologia
- Murowana
- Ogrzewanie
- Kocioł na paliwo stałe
- Wentylacja
- Grawitacyjna
- Wskaźnik EP
- 99,94 kWh/(m²·rok)
Zestawienie pomieszczeń

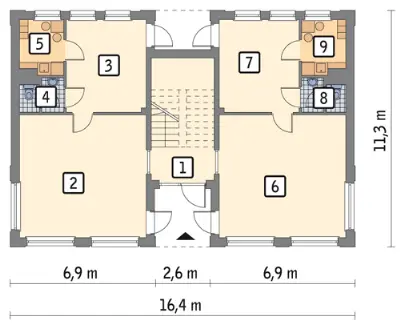

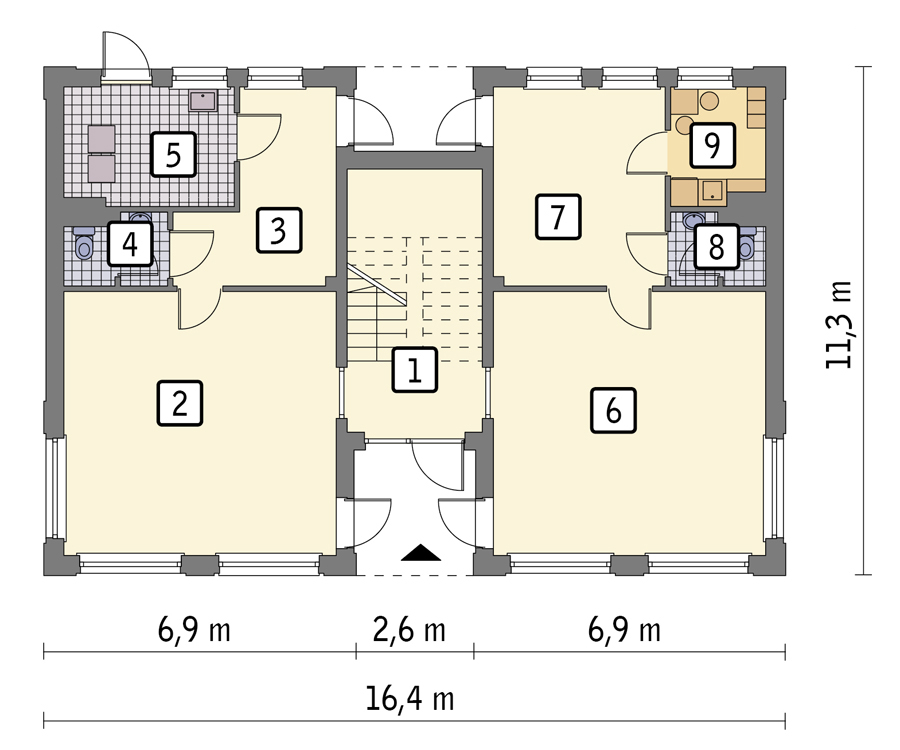

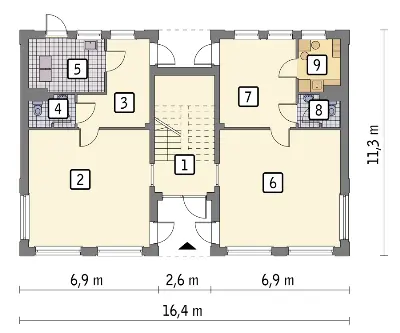

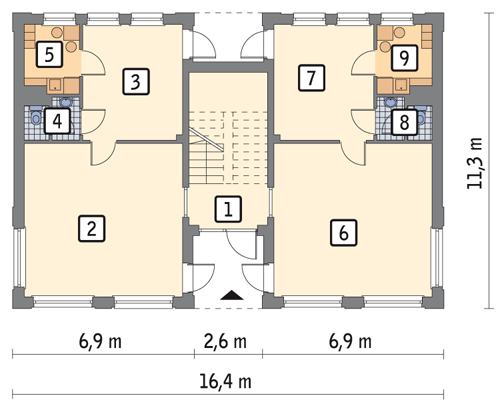

Parter
| 1 | schody | 0 m² |
| 2 | pom. usługowe | 0 m² |
| 3 | hol | 0 m² |
| 4 | wc | 0 m² |
| 5 | pom. socjalne | 0 m² |
| 6 | pom. usługowe | 0 m² |
| 7 | komunikacja | 0 m² |
| 8 | wc | 0 m² |
| 9 | pom. socjalne | 0 m² |
| 1 | hol | 0 m² |
| 2 | pom. usługowe | 0 m² |
| 3 | hol | 0 m² |
| 4 | wc | 0 m² |
| 5 | kotłownia | 0 m² |
| 6 | pom. usługowe | 0 m² |
| 7 | hol | 0 m² |
| 8 | wc | 0 m² |
| 9 | pom. socjalne | 0 m² |
| Razem | 0 m² | |

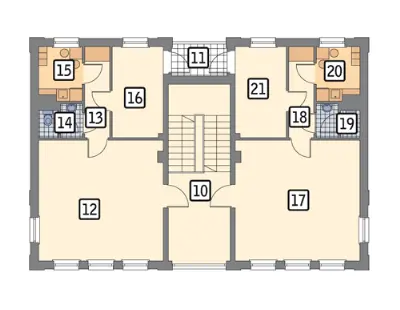

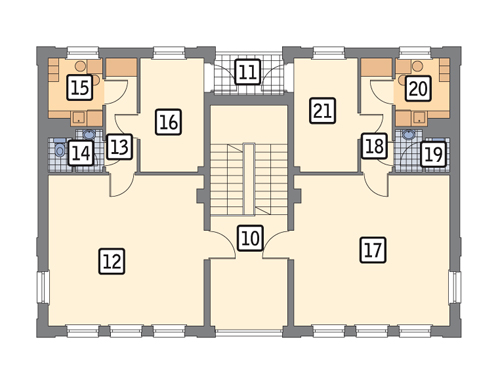

Inne
| 10 | schody | 0 m² |
| 11 | loggia | 0 m² |
| 12 | pom. usługowe | 0 m² |
| 13 | korytarz | 0 m² |
| 14 | wc | 0 m² |
| 15 | pom. socjalne | 0 m² |
| 16 | pom. biurowe | 0 m² |
| 17 | pom. usługowe | 0 m² |
| 18 | korytarz | 0 m² |
| 19 | wc | 0 m² |
| 20 | pom. socjalne | 0 m² |
| 21 | pom. biurowe | 0 m² |
| Razem | 0 m² | |
Materiały i konstrukcja
- Ławy fundamentowe
- żelbetowe szerokości 60-80 cm, wysokości 40 cm (71,00 mb) — 18,8
- Ściany fundamentowe
- bloczek betonowy 24 cm + 2x roztwór asfaltowy + styropian 20 cm — 26,93
- Ściany fundamentowe
- bloczek betonowy 24 cm — 5,28
- Ściany zewnętrzne
- murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 15-20 cm + tynk wewnętrzny — 332,39
- Ściany wewnętrzne
- murowane: beton komórkowy 24 cm + tynk obustronnie — 79,63
- Ściany wewnętrzne
- murowane: beton komórkowy 12 cm + tynk obustronnie — 166,73
- Posadzka
- podsypka piaskowa 20 cm + beton 10 cm + papa + styropian 15 cm + szlichta betonowa 6 cm + wykończenie podłogi — 132,78
- Strop
- gęstożebrowy (Teriva 6,0) + styropian 4 cm + folia + szlichta betonowa 4 cm + wykończenie podłogi i tynk wewnętrzny — 151,41
- Konstrukcja dachu
- stropodach: gęstożebrowy (Teriva 4,0) — 163,8
- Pokrycie dachu
- papa wierzchniego krycia + papa + styropian 20-37 cm + folia paroizolacyjna + tynk wewnętrzny — 155,04
- Elewacja
- tynk cienkowarstwowy — 322,07
- Okna
- PVC lub drewniane o powierzchni od 2 m2 (25 szt.) — 74,8
- Sposób ogrzewania
- kocioł na gaz; alternatywnie - kocioł na paliwo stałe
- Wentylacja
- grawitacyjna
Zakres możliwych zmian
Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator S.A. pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
Wykonać podpiwniczenie całości lub części budynku. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują). Zlikwidować lub doprojektować antresolę (jeśli występuje). Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują). Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują). Zlikwidować lub doprojektować dodatkowe wejścia do budynku. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują). Zastosować pustaki szklane (luksfery). Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów. Zmienić kolorystykę elewacji i dachu. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii). Zaprojektować wentylację mechaniczną. Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
Dokonywanie zmian wykraczających poza zakres udzielonego powyżej upoważnienia, wymaga uzyskania dodatkowej pisemnej zgody W.M. MURATOR PROJEKT.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator S.A. pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
- W.M. MURATOR PROJEKT upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku – następujących zmian w projekcie:
- Zmienić przeznaczenie i nazwę obiektu.
- Zmienić funkcję pomieszczeń.
- Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
- Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
- Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
- Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
- Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
- Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:
- a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
b) wysokość kondygnacji (pod warunkiem zmiany wysokości okien o ten sam wymiar),
c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu aż do poziomu pierwotnie zaprojektowanego),
d) kąt nachylenia dachu.
Dokonywanie zmian wykraczających poza zakres udzielonego powyżej upoważnienia, wymaga uzyskania dodatkowej pisemnej zgody W.M. MURATOR PROJEKT.
Zapytaj o projekt Budynek usługowy U14c
Ceny projektów są do negocjacji. Odpowiemy też na pytania o adaptację, zmiany w projekcie i termin realizacji.
Najszybciej — telefonicznie
8.00-16.00
albo zostaw kontakt, oddzwonimy:
Najczęstsze pytania o projekt Budynek usługowy U14c
- Ile kosztuje projekt domu Budynek usługowy U14c?
- Projekt domu Budynek usługowy U14c kosztuje 6 585 zł. Cena zawiera podatek VAT 23%.
- Jaka jest powierzchnia domu Budynek usługowy U14c?
- Powierzchnia użytkowa domu Budynek usługowy U14c wynosi 271,65 m². Powierzchnia zabudowy to 181,42 m².
- Jakiej działki wymaga projekt Budynek usługowy U14c?
- Minimalne wymiary działki dla projektu Budynek usługowy U14c to 16,4 × 11,3 m.
- Budynek usługowy U14c najtaniej - gdzie kupić?
- Projekt Budynek usługowy U14c kupisz u nas. Oferujemy atrakcyjne ceny, nawet lepsze niż u pracowni, która go zaprojektowała, a u nas ceny podlegają negocjacjom.
